信号与系统控制理论计算机控制实验台QY-JSJ02

    文章来源:

  • 产品名称:信号与系统控制理论计算机控制实验台QY-JSJ02
  • 产品型号:QY-JSJ02
  • 产品价格:

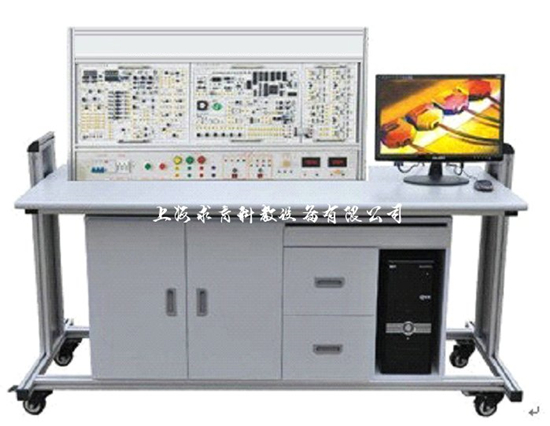

计算机组成原理微机接口及应用综合实验台

一、产品简介
QY-JSJ02计算机组成原理微机接口及应用综合实验台集"信号与系统"、"控制理论"和"计算机控制技术"典型实验环节于一体的教学设备,它能完成"信号与系统"、"控制理论"及"计算机控制技术"教程的全部实验内容。
二、产品特点
1、 在实验设计上,信号与系统实验除了有信号的分解与合成、信号的采样与恢复、各种滤波器等实验外,还有一阶、二阶电路的各种特性研究实验。
2、 控制理论有模拟部分的实验,离散部分实验,经典理论实验,有现代控制理论实验。
3、 计算机控制系统除了常规的实验外,增加了当前工业上应用广泛、效果卓著的闭环控制技术,并通过虚拟示波器进行监控、显示。
4、 扩展性强:各个模块及资源分布合理,具有扩展性,方便学生自己重新设计。
三、技术性能
1、 输入电源:单相三线220V±10% 50HZ
2、 工作环境:温度-10℃~+50℃ 相对湿度<85%(25℃) 海拔<4000m
3、 绝缘电阻:大于3M&Omega;
4、 装机容量:小于0.5Kva
5、外形尺寸:135cm×70cm×140cm,以产品实物为准
四、产品配置
1、电源输入模块:提供+5V/1.0A、-5V/0.5A、+12V/0.5A、-12V/0.5A的电源输出。
2、函数发生器模块:提供五种波形信号:正弦波、三角波、方波、矩形波、扫频信号。信号的频率范围:8Hz-100KHz,分四个频段。信号的频率、幅度、占空比和扫速匀可调。
3、频率计:四位数显,测量范围1Hz-300KHz,量程自动切换。
4、毫伏表:三位半数显,测量范围0~20V,频率范围0~100KHz。
5、信号测量单元: 采用PC软件实现双踪示波器、频率特性分析等功能。
6、实物及相关电路:实物由直流电机、步进电机、温度加热三部分组成,它们可与各自的驱动电路完成直流电机闭环调速控制、步进电机转速控制、温度PID控制实验。
7、自由实验区:由运放、电容、电阻、电位器和一些自由布线区等组成。通过接线和短路块的选择,可以模拟各种受控对象的数学模型。
五、实验桌:
铝木结构,桌面为防火、防水、耐磨高密度板,电脑桌连体设计,造型美观大方。采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
六、实验项目
(一)、信号与系统实验:
1、基本运算单元实验
2、响应与冲激响应实验
3、系统的模拟实验
4、无源滤波器实验
5、定理与信号恢复实验
6、网络状态轨迹的显示实验
7、阶电路的暂态响应实验
8、电路的暂态响应实验
9、电路传输特性实验
10、络函数的模拟实验
11、冲信号的分解实验
12、脉冲信号的合成实验
13、度对波形合成的影响实验
(二)、控制理论实验
1、典型环节的模拟研究
2、典型系统瞬态响应和稳定性
3、系统校正
4、控制系统的频率特性
5、典型非线性环节
6、非线性系统(一)
7、非线性系统(二)
8、采样系统分析
9、采样控制系统的校正
10、状态反馈(极点配置)
(三)、计算机控制技术实验项目
1、A/D,D/A转换
2、采样保持器
3、数字滤波
4、积分分离式PID控制
5、最小拍有纹波系统实验
6、最小拍无纹波系统实验
7、大林算法控制
8、非线性控制
9、解耦控制
10、综合控制实验
(四)、计算机控制技术系统实验
1、直流电机闭环调速实验(实物)
2、温度闭环控制实验(实物)
3、步进电机调速实验(实物)
