PLC控制单片机开发系统综合实验装置QY-BC01

    文章来源:

  • 产品名称:PLC控制单片机开发系统综合实验装置QY-BC01
  • 产品型号:QY-BC01
  • 产品价格:
PLC可编程控制实验装置及单片机综合实验台


一、产品简介

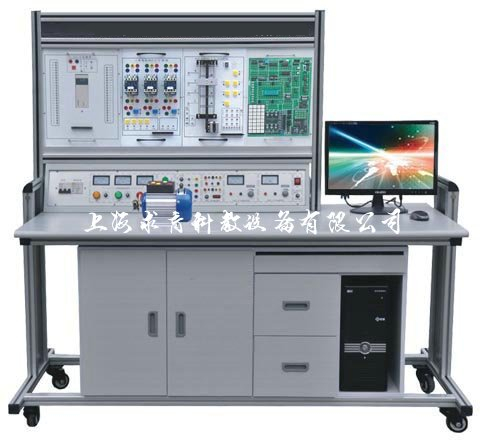

QY-BC01型PLC可编程控制实验装置及单片机综合实验台PLC主机与实验挂箱之间的连接采用自锁紧接插线单线逐点连接
实验对象接近工业现场的实际应用。PLC采用三菱FX系列可编程控制器,采用MCGS工控组态软件,所有实验都已编辑出形象效果好的组态棒图,进行实验动态跟踪教学。
二、产品配置
1、PLC可编程控制器实验台:提供三相电源,直流稳压电源及安全保护装置
2、PLC可编程控制器实验装置(挂箱规格:40×24×6 cm3):
(1)交通信号灯PLC自动控制实验挂箱
(2)搅拌器的PLC自动控制实验挂箱
(3)LED数码管显示PLC自动控制实验挂箱(实物)
(4)四层电梯的PLC自动控制实验挂箱(实物)
(5)加工中心刀具库选择控制实验挂箱(实物)
(6)艺术彩灯造型的PLC控制实验挂箱
(7)电机的自动控制实验挂箱(实物)
(8)步进电机的PLC控制实验挂箱(实物)
(9)模拟电视发射塔实验挂箱
(10) 自动送料装车系统实验挂箱
(11) 自动售货机实验挂箱
(12) 自动成型系统实验挂箱
(13) 水塔自动供水系统实验挂箱
(14) 邮件自动分拣系统实验挂箱
(15) 自动洗衣机系统实验挂箱
(16) 电镀系统实验挂箱
(17) 继电器控制实验挂箱(一)
(18)三相鼠笼电动机 380V Y /△接法
(19)基础实验挂箱
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、工控组态软件
7、PLC可编程控制器(接口都已引到面板)及转接通迅电缆。
8、51/96/8088/8086三合一单片机实验开发系统(包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等)
9、电脑或手持编程器(用户自备或代购)
三、技术性能
1、输入电源:三相四线电源,输入时指示灯亮。
2、电源输出:有漏电型保护器、过载、短路保护装置。
A.三相四线380V输出,由三只电压表指示输出电压
B.~220V通过安全插座输出
C.+24V/2A直流稳压输出(数显)
D.+5V/1A直流稳压输出(数显)
E.±12V/1A直流稳压输出(根据装置需求而定)
3、PLC可编程控制器:
品牌、型号:三菱FX1N­-40mR(输入24点,输出16点),也可选择西门子、欧姆龙,价格另议。
4、重量:100Kg
5、外形尺寸:160×75×150 cm3
四、基本实验项目
(一)PLC可编程控制器实验系统:
 1.与、或、非逻辑功能实验
 2.定时器、计数器功能实验
 3.跳转、分支功能实验
 4.移位寄存器实验
 5.数据处理功能实验
 6.微分、位操作实验
 7.交通信号灯PLC自动控制实验
 8.搅拌器的PLC自动控制实验
 9.LED数码官显示PLC自动控制实验(实物)
 10.四层电梯的PLC自动控制实验(实物)
 11.加工中心刀具库选择控制实验(实物)
 12.艺术彩灯造型的PLC控制实验
 13.电机的自动控制实验 (实物)
 14.步进电机的PLC控制(实物)
 15.模拟电视发射塔实验实验
 16.自动送料装车系统控制实验
 17.自动售货机实验
 18.自动成型实验
 19.水塔自动供水控制系统实验
 20.邮件自动分拣实验
 21.自动洗衣机控制系统模拟实验
 22.电镀过程控制实验
 23.三相鼠笼式异步电动机点动和自锁PLC控制(实物)
 24.三相鼠笼式异步电动机联动正反转PLC控制(实物)
 25.三相鼠笼式异步电动机带延时正反转PLC控制(实物)
 26.三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
 27.MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
 28.针对实验项目的具体要求,学生自行编辑组态棒图进行实验。
(二)单片机实验系统:
 MCS-51单片机实验
 软件实验
 外部数据存储器扩展
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区传送子程序
实验五 数据排序实验
实验六 查找相同数个数
实验七 无符号双字节快速乘法子程序
实验八 多分支程序
实验九 脉冲计数(定时/计数实验)
实验十 电脑时钟(定时器、中断器综合实验)
实验十一 二进制转换到BCD
实验十二 二进制转换到ASCII
实验十三 八段数码管显示实验十四 键盘扫描显示实验
 硬件实验
 自搭接硬件电路实验提示
实验一 P1口亮灯实验
实验二 P1口转弯灯实验
实验三 P3.3输入,P1口输出
实验四 工业顺序控制(中断控制)
实验五 8255 A.B.C输出方波
实验六 8255 PA口控制PB口
实验七 8255控制交通灯
实验八 简单I/O口扩展实验
实验九 A/D转换实验
实验十 D/A输出方波
实验十一 电子音响
实验十二 继电器控制
实验十三 步进电机实验
实验十四 8253方波
实验十五 串并转换实验
实验十六 外部存储器扩展实验
实验十七 MCS-51串行口应用实验㈠--双机通信
实验十八 MCS-51串行口应用实验㈡--与PC机通信
实验十九 温度闭环控制
实验二十 小直流电机调速实验
实验二十一 外部中断(急救车与交通灯)
 8088/8086系列微机实验
 软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区移动
实验五 数据排序实验
实验六 找"零"个数
实验七 32位二进制乘法
实验八 多分支程序
实验九 显示子程序
实验十 键盘扫描显示实验
实验十一 二进制转换到BCD
实验十二 二进制转换到ASCII
 硬件实验
 自搭接硬件电路实验提示
实验一 8255并行口实验㈠:A.B.C口输出方波
实验二 8255并行口实验㈡:PA口控制PB口
实验三 8255并行口实验㈢:控制交通灯
实验四 简单I/O口扩展
实验五 A/D转换实验
实验六 D/A转换实验㈠:输出方波
实验七 D/A转换实验㈠:输出锯齿波
实验八 8259中断控制器实验
实验九 定时/计数器:8253方波
实验十 继电器控制
实验十一 8251串行通信实验㈠:自发自收
实验十二 8251串行通信实验㈡:与PC通信
实验十三 步进电机控制
实验十四 小直流电机调速实验
实验十五 温度闭环控制
实验十六 音频驱动实验
 MCS-96单片机实验
 软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区传送子程序
实验五 数据排序实验
实验六 查找相同数个数
实验七 无符号双字节快速乘法子程序
实验八 多分支程序
实验九 定时器1实验--定时中断
实验十 定时器T1和T2同时产生中断
实验十一 80C196外部中断实验
实验十二 80C196软件方法产生中断
实验十三 利用HSI测脉冲宽度
实验十四 利用HSI测量单脉冲宽度
实验十五 利用HSO产生单脉冲
实验十六 利用HSO产生连续脉冲
实验十七 软件定时器
实验十八 80C196 A/D转换实验
实验十九 利用80C196的PWM产生各种波形
实验二十 二进制转换到BCD进制转换到ASCII
 硬件实验
 自搭接硬件电路实验提示
实验一 P1口亮灯实验
实验二 P1口转弯灯实验
实验三 P2.6输入,P1口输出
实验四 工业顺序控制
实验五 8255 A.B.C输出方波
实验六 8255 PA口控制PB口
实验七 8255控制交通灯
实验八 简单I/O口扩展实验
实验九 A/D转换实验
实验十 D/A输出方波
实验十一 继电器控制
实验十二 8253方波
实验十三 80C196串行口实验
实验十四 LED七段数码管显示实验
实验十五 键盘显示综合实验
实验十六 音频驱动实验
实验十七 步进电机实验
实验十八 直流电机实验
实验十九 外部中断(急救车与交通灯)
