汽车充电系统实验

1、蓄电池
(1)蓄电池的主要结构
   蓄电池的基本结构包括:极板与单格电池、隔板、电解液、壳体及其他。
(2)免维护电池工作状态的判别方法
这种蓄电池一般在其内部装有一个小密度计,从其顶端的检视孔通过观察其颜色来判断蓄电池的技术状况。绿色,表示蓄电池状况良好,可继续使用。深绿色或黑色,表示电解液密度偏低,应对蓄电池进行补充充电。浅黄色或无色,表示电解液液面过低,蓄电池已不能继续使用。
2、交流发电机
(1)交流发电机的拆解、主要组成部分

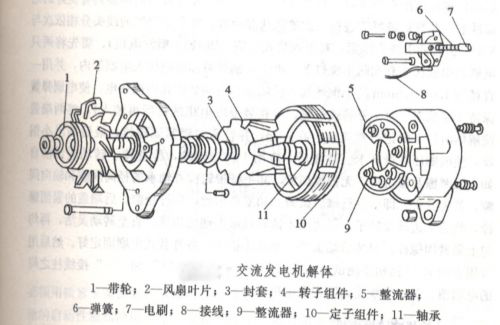

交流发电机的基本组成部件是转子(磁极),定子(电枢),和整流器,其拆解结构如下图所示:

汽车充电系统实验(图1)

(2)各个部分的工作原理
    转子:两块爪极压装在转子轴上,爪极的空腔内装有磁轭并绕有磁场绕组,磁场绕组通过与集电环接触的两个电刷引入直流电,产生磁场。
    定子:由定子铁芯和对称的三相电枢组组成,定子槽内置有三相电枢绕组,产生对称电动势。
    整流器:二极管具有单项导电性,当给二极管加上正向电压时,二极管导通, 当给二极管加上反向电压时,二极管截止。将定子的三相绕组和6只整流二极管按电路连接,发电机的输出端B、E上就输出一个脉动直流电压。
3、汽车充电系统
(1)汽车充电的电路原理图

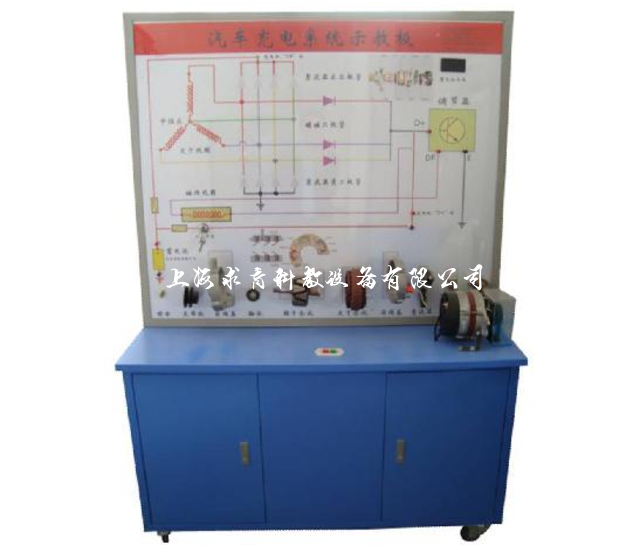

(2)汽车充电电路的分析(充电电路、充电指示灯、发电机励磁电路)
当发动机刚被启动时,为了使发电机在低速运转时能输出充足的电压,发电前由蓄电池向转子绕组供电建立起旋转强磁场,使电压尽可能快地上升,3端子控制转子绕组的搭铁,当发电机转速上升,输出电压高于电池电压时,转子绕组的磁场电流由发动机供给,发电机定子绕组输出的电压由8个整流管整流电压二极管总是成对导通,上面4个二极管为正二极管。在某一瞬间哪一相电压最高则该相的二极管便导通,下面4个二极管为负二极管。在某一瞬间哪一相电压最低则该相就导通。当发电机输出电压比蓄电池大时电流便流向蓄电池处,1端子接收发电机输出电压信号,2端子接收蓄电池输出电压信号,在IC模块内部经运算来控制4端子的导通截止。当发电机电压高于蓄电池电压时,4端子断开搭铁充电指示灯不亮。同时1端子也控制3端子,当1端子接收到发电机的输出电压大于13.8V-14.8V时,3端子便断开搭铁转子绕组没搭铁也就没磁场,电压也会慢慢下降,MIC模块(电压调节器)就是接收外部传来的信号经处理后控制内部元件工作,来达到调压目的的。
四、实验数据分析
(实验中电流表、电压表读数,并对其分析)
1、不充电但有负载时,电流为0A,电压12V
负载时,电流为18A,电压11.9V,仪表充电指示灯亮
2、发电机供电时,指示灯灭,电流方向与之前相反,为40A,电压14V;
    负载时,指示灯灭,电流电压均有微弱减小。
五、实验总结
    这次实验主要展示了汽车充电系统的构造与运行,通过老师的讲解以及我们自己的熟悉,将书上的知识又重新记忆的一遍。实验中与真实的器材联系起来,也让我们对汽车充电系统有了进一步的了解。对于汽车专业的学习,能够通过实验来真实接触汽车知识,让我们的学习也不那么单调,同学间的交流也能够获得不一样的认识,学习生活也丰富生动起来。
