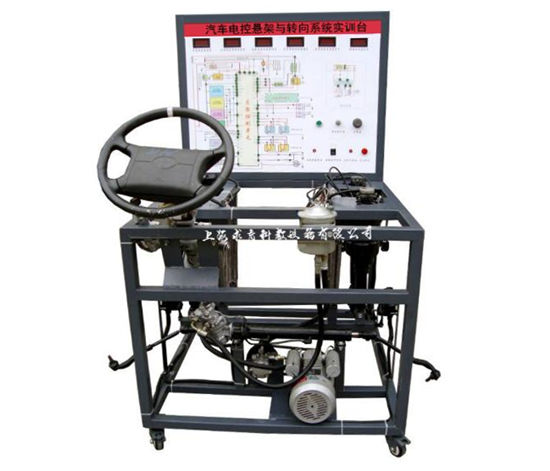

汽车电控悬架与转向系统实训台QY-QCDP13

    文章来源:

  • 产品名称:汽车电控悬架与转向系统实训台QY-QCDP13
  • 产品型号:QY-QCDP13
  • 产品价格:
汽车电控悬架与转向系统实训台

一、产品简介
QY-QCDP13实训台采用汽车空气悬架与转向系统为基础,充分展示汽车空气悬架与转向的组成结构和工作过程。适用于学校对空气悬架与转向的理论和维修实训的教学需要。
二、功能特点
1.实训台采用真实可运行的汽车空气悬架与转向系统,装有操纵高度控制开关或调节任意悬架高度,空气悬架ECU控制压缩机、高度控制电磁阀、悬架减震器硬度控制器等执行元件工作,完成对空气悬架高度和减震器硬度的调节,真实演示汽车空气悬架与转向系统的工作过程。
2.实训台面板采用铝塑板,打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车空气悬架与转向系统的工作原理。
3.实训台面板上安装有检测端子,可直接在面板上检测空气悬架与转向系统各电路元件的电信号,如电阻、电压、电流、频率信号等;安装有故障指示灯和诊断座,可通过短接线闪烁故障码来实现系统的自诊断功能。
4.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
外形尺寸:1200×1000×1700mm(长×宽×高)
外接电源:交流220V±10% 50Hz
工作电压:直流12V
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
面板机柜:1.5mm冷板冲压成形,背面设置维修门;
四、基本配置(每台)

序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图;
面板:950*900*4mm
1
2 空气悬架控制电脑(ECU)   1
3 诊断座   1
4 压缩机   1
5 1号高度电磁阀   1
6 2号高度电磁阀   1
7 高度控制继电器   1
8 高度控制开关   1
9 左右前悬挂控制执行器   1
10 左右前控制传感器   1
11 左右后悬挂控制执行器   1
12 左右后控制传感器   1
13 转角传感器   1
14 各种模拟开关信号装置   1
15 加载模拟弹簧   1
16 移动台架(带自锁脚轮装置) 1200×1000×1700mm
(长×宽×高)
1
17 故障模拟与排除装置   1
18 电控转向装置   1
19 助力泵驱动电机   1
