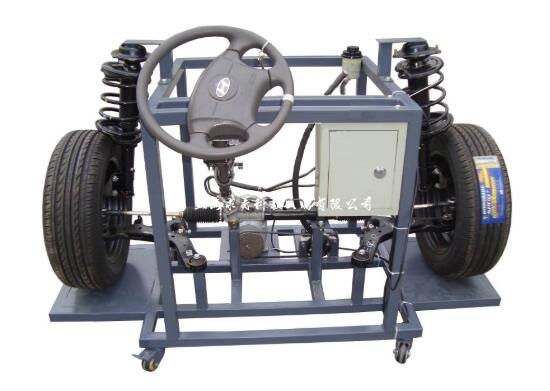

汽车动力转向及前悬架系统实训台QY-QCDP18

    文章来源:

  • 产品名称:汽车动力转向及前悬架系统实训台QY-QCDP18
  • 产品型号:QY-QCDP18
  • 产品价格:
汽车动力转向及前悬架系统实训台

一、产品简介
QY-QCDP18汽车动力转向及前悬架系统实训台采用汽车前桥总成为基础,全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要,完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。
二、功能特点
1.实训台采用真实可运行的汽车转向系和前桥悬架部件,由三相电机做动力源带动助力泵工作,操纵方向盘,真实演示汽车动力转向的工作过程。
2.实训台安装有压力表,实时显示转向时助力油压的参数变化;车轮底部装有转角盘,可分别显示各轮转向角度。
3.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
外形尺寸:1700×900×1100mm(长×宽×高)
动力电源:三相四线(三相五线 380V±10% 50Hz)
工作温度:-40℃~+50℃
油 压 表:0~100kg/psi
三相异步电动机:
电 压:AC 220V/380V
功 率:1.5KW
转 速:1400r/min
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
四、基本配置(每台)

序号 名 称 规格型号 单位 数量
1 前桥悬挂机构   1
2 方向盘、转向柱、万向节、方向机、转向拉杆   1
3 助力泵   1
4 车轮   2
5 油压表 0~100kg/psi 1
6 三相异步电动机 YT 90S-4 1
7 三相漏电保护开关 DZ47LE-32 1
8 转角盘(可选)   2
9 移动台架(带自锁脚轮装置) 1700×900×1100mm
(长×宽×高)
1
