工业级液压与气压传动PLC控制实训台QY-QDYY01

    文章来源:

  • 产品名称:工业级液压与气压传动PLC控制实训台QY-QDYY01
  • 产品型号:QY-QDYY01
  • 产品价格:

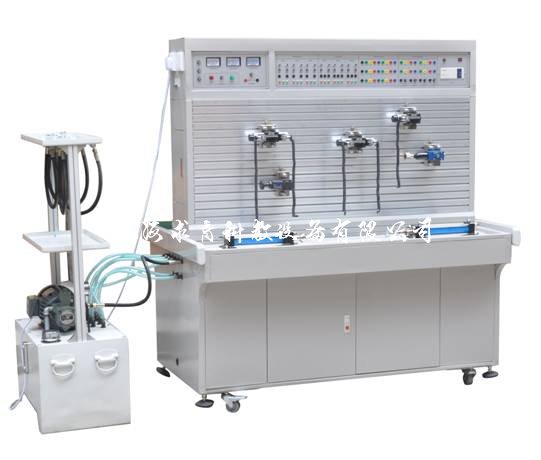

液压与气压传动PLC控制综合实训装置

一、产品简介
QY-QDYY01液压与气压传动PLC控制综合实训装置配备气动与PLC实训平台,液压传动与PLC实训平台,配有独立的PLC电气控制设备。适用于“液压传动与控制”、“液压与气压传动”、“气动技术”等相关课程的教学实训。
二、液压传动部分技术参数
实训台集液压元件、各执行模块、继电器控制单元、PLC编程及MGGS组态监控技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起,油箱和控制屏单独放置;带有三相电源漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。
技术参数:
输入电源:三相五线,380V.允差±l0%,50Hz。
装置容量:<2kVA。
变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。
PLC选用三菱FX1S-20MR主机,主机为12点开关量输入/8点开关量输出配有控制模块:电源模块,继电器控制模块,控制按钮模块等。
电机:额定电压380V.额定功率0.75kW,绝缘等级B
液压泵站:最大容积90L.2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。
配有中高压液压元件:
液压元器件清单:



序号

型号/规格

名称

数量

单位

1

2FRM5-31B/15QB

二通流量阀(调速阀)

2

2

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

3

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

4

4WMM6C50BF

二位四通手控换向阀

1

5

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀

1

6

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀

1

7

LI-10B

单向节流阀

1

8

I-10B

单向阀

1

9

Y-10B

先导式溢流阀

1

10

DG-02B

直动式溢流阀

1

11

XYI-25B

先导式单向顺序阀

1

12

J-10B

直先导式减压阀

1

13

IY-25B

液控单向阀

2

14

HED40P15/100Z14L24

压力继电器

2

15



三通

4

16



四通

3

17

MOB40-200

油缸(卧式带杆头)

2

18

YN-100ZQ/10MPa

耐震压力表

1

19



行程开关

4

20

胶管

M16*1.5/8I-W-0.5M(装好快捷接头)

10

21

M16*1.5/8I-W-0.7M(装好快捷接头)

15

22

M16*2.4

O型圈

2

23

11*1.9

O型圈

3

24



电机电源线(制作好)三相四线电线

1

25



油箱铁盘(一个为平一个为弯)

1

26



泵站(油箱)

1

27



液压实验指导书说明书

1

28



PLC编程软件 程序光盘

1

29

三菱

编程电缆

1

实训项目:
可完成几十种液压回路实训(学生也可自行设计搭建其它回路),典型实训如下:
单级调压回路
多级调压回路
减压回路
卸荷回路
进油节流调速回路
回油节流调速回路
旁油节流调速回路
液压缸差动连接的快速运动回路
调速阀短接速度换接回路
调速阀串联的速度换接回路
调速阀并联的速度换接回路
用换向阀的换向回路
用&ldquo;O&rdquo;型机能换向阀的锁紧回路
用液控单向阀的锁紧回路
用顺序阀控制的顺序动作回路
用压力继电器控制的顺序动作回路
用行程开关控制的顺序动作回路
用调速阀控制的同步回路
通过组态仿真画面演示及控制的液压控制实验项目:
单级调压回路
多级调压回路
减压回路
卸荷回路
进油节流调速回路
回油节流调速回路
旁油节流调速回路
液压缸差动连接的快速运动回路
调速阀短接速度换接回路
调速阀串联的速度换接回路
调速阀并联的速度换接回路
用换向阀的换向回路
用&ldquo;O&rdquo;型机能换向阀的锁紧回路
用液控单向阀的锁紧回路
用顺序阀控制的顺序动作回路
用压力继电器控制的顺序动作回路
用行程开关控制的顺序动作回路
用调速阀控制的同步回路
三、气动传动实训技术及参数:
气动元件有气控、电控和手控等方式,气动回路可采用独立的继电器控制单元进行电气控制,也可采用PLC控制;各个气动元件成独立模块,均装有带弹性插脚的底板,在通用铝型材板上构建成各种气动回路:集各种真实的气动元件、继电器控制单元、PLC编程控制技术于一体。带有电流型漏电保护,系统额定压力保护。
技术参数及基本配置:
输入电源:三相五线,380V,允差&plusmn;10%,50Hz。
装置容量:<1kVA。
静音空气压缩机:工作电源AC 220V,允差&plusmn;10%,50Hz;电机功率250W:标称容积10L,额定输出气压1Mpa。.
PLC选用三菱FX1S-20MR主机,主机为12点开关量输入/8点开关量输出。
配有控制模块:电源模块,PLC控制模块,PLC按钮控制模块。继电器控制模块,控制按钮模块。
四、气动元件配置清单:


序号

型号/规格

名称

数量

单位

1

气泵

空气压缩机WY5.2

1

2

QGX25ⅹ100

单作用缸

1

3

QGX25ⅹ100

双作用缸

1

4



旋转气缸

1

5

AC2000

三联件

1

6

AR2000

减压阀(带压力表)

1

7

H21008

手动换向阀

1

8

4V210-8(DC24V)

单电磁换向阀(二位五通)

2

9

4V220-8(DC24V)

双电磁换向阀(二位五通)

1

10

4V230-8(DC24V)

双电磁换向阀(三位五通)

1

11

4A21008

单气换向阀(二位五通)

2

12

4A21008

双气换向阀(二位五通)

2

13

MOV2

行程阀(机控)

1

14

MOV3A

行程阀(按钮)

1

15

 ST02

或门型梭阀

2

16

 1/4 QE02

快速排气阀

2

17

RE02

单向节流阀

2

18

1/4

单向阀

2

19



顺序阀

2

20



气容

1

21

PU6ⅹ4

气管

20

22

三菱

编程电缆

1

23



内六角扳手

2

24



螺丝刀

2

25



剪刀

1

26



活动板手

1

27



尖嘴钳

1

28

1/8

消声器(小)

2

29

3/8

消声器(大)

1

30

6

三通(T型三通)

4

31

8 6

三通(Y型减径三通)

1

32

6

四通

2

33

601

L型(螺纹二通)

2

34

602

L型(螺纹二通)

2

35

6

气孔塞头

20

36



液压实验指导书说明书

1

37



PLC编程软件 、程序光盘

1

实训项目:
气动基本回路
可完成40多种气动回路实验(学生也可自行设计搭建其它回路),典型实验如下
单作用气缸的换向回路;
双作用气缸的换向回路:
单作用气缸速度控制回路;
双作用气缸单向调速回路;
双作用气缸双向调速回路;
速度换接回路;
缓冲回路;
二次压力控制回路 :
高低压转换回路;
计数回路;
延时回路:
过载保护回路;
互锁回路;
单缸单往复控制回路;
单缸连续往复动作回路。
直线缸、旋转缸顺序动作回路;
多缸顺序动作回路:
双缸、同步动作回路:
回缸联动回路;
卸荷回路;
或门型梭阀的应用回路。
快速排气阀应用回路;
