电子技能实训与考核实验室成套设备QY-DG855

    文章来源:

  • 产品名称:电子技能实训与考核实验室成套设备QY-DG855
  • 产品型号:QY-DG855
  • 产品价格:145000元

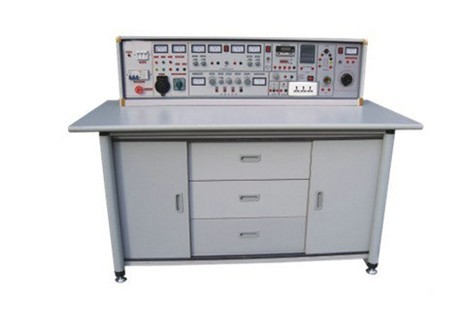

电子技能实训与考核实验室成套设备

产品信息:
一、电子技能实训考核台的构成与性能:
电源及参数:
1.输入电源:交流220V,50Hz电源,输入时指示灯亮。
2.电源输出:有嵌入式保险盒和漏电开关二级保护功能。
0-220V电源输出:一组万能插座:为各种仪器提供工作电源;
可调交流电源:0-250V连续可调,内装一台0.5KVA单相调压器,电压输出有表指示;
恒流稳压电源:二路0-30V稳压输出,内置式继电器自动换档,多圈电位器连续调节,使用方便。输出最大电流1.5A,具有预设式限流保护功能,自动恢复功能,每路输出由0.5级数字电流表,电压表指示,电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mv。
固定直流电源输出:电压5V,输出最大电流500mA。
3.智能型直流数字电流表:精度0.5级,采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,20mA、200mA、2000mA三档,测量范围:0-2000mA。具有数据存储与查询、超量程报警、指示功能。
4.单次脉冲源:每拨一次钮子开关可输出一对正负脉冲。
5.函数信号发生器:输出正弦波、三角波、矩形波。
频率范围:由5Hz到550KHz,分五个频段。
频率指示:由HZ表直接读出;
电压输出范围:正弦波5HZ-250KHZ>4.5V,250KHZ-550KHZ>3.5HZ,三级衰减:0SK,20SK,40SK,具有连续细调。矩形波:5HZ-250KHZ>4.5V,250KHZ-550KHZ>3.5V幅度连续可调;三角波:5HZ-550KHZ>1V。
6.音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。
7.变压器:内置式220V/12+24V变压器,功率25W。
8.喇叭:8Ω,0.5W内置式。
9.蜂鸣器:内置式;
10.灯头座:250V、4A灯头座一只,用于实训中电路的验证等,固定在实验台上,使用方便、安全。
实训操作桌:
由双面饰面板制成,不变形,不褪色。尺寸:160×70×80cm,铝合金框架,造型美观大方,中间设有抽屉,存放工具,左右二只储存柜,用于储存元器件。
二、产品配置(以二十四座为例)
1、实训操作桌12张,一桌二座。每张操作桌配有一粒胶皮板,保护桌面(如需在桌上放置重物、焊接等)。
2、示教控制台:由示教实训操作桌、实训台、演示控制屏组成,能分别控制12台学生实训台的电源。演示屏立在实训台上,尺寸为160×70cm,用于讲解、演示。
3、实训台,共12台,每张学生实训操作桌上配置1台。
4、器材配备:13只MF-47万用表,13只数字万用表,台钻1台,微型手电钻1台,电烙铁及烙铁架25套,双门立柜2个,放置台钻桌1张,13套尖嘴钳,斜口钳,螺丝刀,扳手,镊子,敷铜板13片,初步焊接通用线路板及组件13套,13×22套电子技能实训考核组件(包括特制线路板及相应元器件),25张学生凳。
三、实训项目:
1.常用仪器仪表的使用;
2.常用电子元器件的识别与检测;
3.电烙铁拆装与电子锡焊技能训练;
4.印刷线路板的制作;
5.三端集成稳压直流电源的制作;
6.串联型直流稳压电源的制作;
7.低频信号电压放大器的装配与测试;
8.具有负反馈信号放大器电路的制作与测试;
9.文式桥振荡器的焊接与调试;
10.电池电压监视电路的制作与测试;
11.电子催眠器电路的制作;
12.模拟“知了”电子电路的制作实训;
13.实用声控、光控节电照明灯的制作与实训;
14.语音报警喇叭的制作与实训;
15.逻辑测试器的制作与测试;
16.正负脉冲信号的制作与测试;
17.智力竞赛抢答器的制作;
18.水位报警器电路的制作;
19.迷你闪光彩灯的制作;
20.光控音乐门铃;
21.实用模拟自然风控制器的制作;
22.台灯调光电路;
23.实用CMOS触摸锁钥电路;
24.自动充电器的制作;
25.半导体收音机的组装与调试。
