- 产品名称：单片机实训与毕业设计开放式训练系统QY-DPJ14
- 产品型号：QY-DPJ14
- 产品价格：100000元
主页 > 产品介绍 > 教学实验室设备 > 单片机微机技术实验装置 >
单片机实训与毕业设计开放式训练系统QY-DPJ14
文章来源：
一、产品概述：
QY-DPJ14单片机实训与毕业设计开放式训练系统是根据机电工学中有关“数字电子”、“模拟电子”、“单片机应用技术”、“高频电子”及“无线电技术”的课程开发生产。

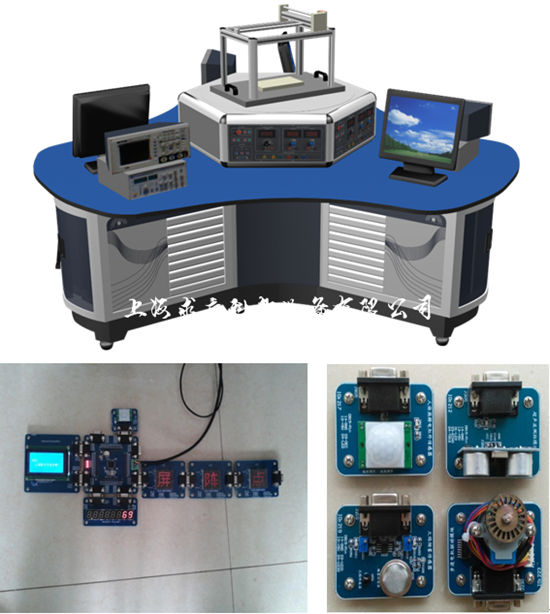

设备采用3边弧形工作岛设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，面板采用一次成型轻触式高档面板，达到“教”、“培”、“考”目的。适用于职业院校、技工学校等用于电工基本技能的实训考核。
二、技术参数：
工作电源： 三相五线 AC380V±5% 50Hz
安全保护： 漏电保护（动作电流≤30mA），过流保护，熔断器保护
额定功率： 2KW
环境温度： -10℃～40℃
相对湿度： ≤85%
外形尺寸：2500mm（直径）×775mm（高）；
电子创新：便携式
三、产品配置
技能工作岛由三边形工作台、六边形电源控制屏及典型工作任务组成，能同时容纳6名学生在设备上进行操作。
电子实训与毕业设计开放式训练系统要求由电子模块、便携式实验箱和模块储存柜、开发工具等四部分组成。
电子积木式拼接方式，可进行软连接和硬连接。
模块接口统一、协议统一。
功能电路及器件符合工业标准。
便携式实验箱要方便学生携带的，学生可以将自己选做的电子模块存放在便携式实验箱中，模块储存柜按需求数量定制，以存放闲置的电子模块。
四、硬件配置及指标
1、基础硬件配置
MS51单片机模块
STM32单片机模块
LCD12864点阵液晶模块
LED16X16点阵模块
八位数码管模块
独立键盘与矩阵键盘模块
RS232通信模块
USB接口模块
火焰传感器模块
烟雾传感器模块
超声波传感器模块
光敏传感器模块
人体热红外传感器模块
温湿度传感器模块
声音传感器模块
继电器模块
直流电机模块
步进电机模块
交通灯模块
2.4G射频收发模块
Wifi模块
GSM/GPRS模块
时钟模块
语音播放模块
功放模块
储存器模块
接口引脚转接模块
2、综合硬件模块
AVR单片机模块
EPM240逻辑模块
RS485总线通信模块
CAN总线通信模块
震动传感器模块
三轴加速度/角速度传感器模块
颜色传感器模块
霍尔传感器模块
三轴磁场传感器模块
空气质量传感器模块
电流传感器模块
旋转编码器模块
RFID模块
高速AD模块
高速DA模块
1.2.6通用工具
51仿真器
USB接口，DIP40镀金插针。
兼容KEIL C51 UV2/UV3/UV4调试环境，支持单步、断点、随时查看寄存器、变量、内存，支持全速运行时暂停按钮，可仿真各种51指令兼容单片机。内部最大仿真时钟24MHZ，程序存储器64K，仿真的同时已烧好代码，系统可脱机运行。
51编程器
支持AT89S51、AT89S52
支持：AT90can128 AT90can32等；
Attiny11 Attiny12 Attiny13等
Atmega128 Atmega32 Atmega64 Atmega8等；
USB接口
AVR仿真器编程器
USB接口，带0.5A可恢复保险丝，支持5V/3.3V工作电压；
仿真固件可升级，支持AVRstudio软件。
支持：
ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有带JTAG口的单片机)。
JLINK仿真器编程器（用于STM32）
USB2.0接口
支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4内核；
支持Serial Wire Debug (SWD）；
支持Serial Wire Viewer (SWV)；
可与 IAR Workbench、Keill，ADS，RVDS无缝集成；
支持1.2V-5V目标板电压；20pin与SWD接口转接板
支持WIN2000/XP/VISTA/7等
FPGA/CPLD编程器USB-Blaster
USB接口
稳定支持SignalTap II 嵌入式逻辑分析仪功能；
支持ALTERA 公司全系列器件；
支持三种下载模式：AS、PS和JTAG；
五、便携式实验箱
尺寸：60*45*30mm
电源：三路电源12V、-12V、5V
5V不低于3A
12V不低于2A
六、实训项目
简易交通灯控制系统
键盘拨号显示器
秒表计时器
简易计算器
RS232计算机串口通信控制小灯开关系统
综合报警系统
基于超声波的倒车雷达测试显示系统
基于超声波的水位测试显示系统
步进电机调速显示系统设计
直流电机测速显示系统设计
有人光控智能小灯控制系统
基于DS18B20的温度数码管显示器
基于DHT11的温湿度度数码管显示器
*14.环境测试仪段码管显示
15.LED点阵屏字幕显示设计
16.LED点阵屏公交站名显示设计
17.LCD12864液晶显示器设计
18.三级菜单键盘设计
19.环境测试仪LCD12864液晶显示
20.数字电子日历系统设计
*21.带上下限报警的温湿度系统设计
22.出租车计价器
23.基于CPLD的矩阵键盘扫描程序设计
24.基于CPLD的数码管动态扫描
25.基于CPLD实现多路模拟串口通信
*26.基于CPLD的线路编码及通信系统设计
27.基于RS485总线分布式温湿度采集系统设计
*28.基于CAN总线分布式温湿度采集系统设计
29.基于NRF24L01模块的无线遥控器设计
*30.基于NRF24L01模块的无线手持信号采集笔设计
31.基于NRF24L01无线传输分布式温湿度采集系统设计
*32.基于传输分布式温湿度采集系统设计
33.基于GPRS的远程分布式温湿度采集系统设计
34.基于WIFI无线传输分布式温湿度采集系统设计
*35.手机接打电话系统设计
