PLC单片机实验开发系统综合装置QY-DPJ12

    文章来源:

  • 产品名称:PLC单片机实验开发系统综合装置QY-DPJ12
  • 产品型号:QY-DPJ12
  • 产品价格:

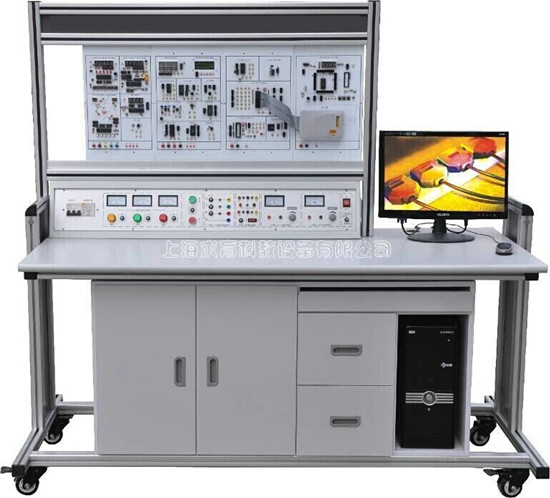

单片机开发应用技术综合实验装置QY-DPJ13A


一、产品简介
QY-DPJ13A单片机开发应用技术综合实验装置由控制屏、实验挂箱、实验桌组成,可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验,配备有仿真器。装置设有电流型漏电保护器,采用组件式结构,更换实验模块便捷。
二、技术参数
1、输入电源:AC220V±10% 50Hz
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
3、装置容量:200VA
4、重量:100Kg
5、外形尺寸(cm):160×75×150
6、挂箱尺寸(mm):410×240×60
三、产品配置
(一)实验屏:实验时放置实验挂箱,并提供实验电源,铁质双面亚光密纹喷塑结构。
1、电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
2、电源输出:有保险丝和漏电保护开关二级保护功能。输出单相交流220V工作电压有高精度电压表电流表指示。
A组:直流电压+5V/3A,-+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
B组: 直流电压+12V/-12V输出,电流2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
3、功率输出函数发生器:
A、采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
B、正弦波输出幅度&ge;10V,输出阻抗50&Omega;,失真度<1%(0.1HZ-- 1KHz)。
C、频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
D、输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
E、方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
F、频率计最高测量范围100MHz,自动换档。
4、高精度外测电压表一只,量程直流100V。
5、组:单相市电输出,供用户自备仪器使用。
(二)实验桌:铝木结构,桌面为防火、防水、耐磨高密度板,电脑桌连体设计,造型美观大方。采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
(三)实验模块:



01




单片机实验挂箱(一)LED点阵显示模块
点阵式字符液晶显示模块
8253定时计数器
A/D转换
D/A转换、
V/F转换、F/V转换
串行EEPROM、
EEPROM、
Flash Rom、
SRAM、
I2C总线接口
02

单片机实验挂箱(二)
8251串引口扩展
232总线串引接口
单片机最小应用系统1
单片机最小应用系统2
拔码开关输出
&shy;03

单片机实验挂箱(三)
ISD 1420语音控制
IC卡读写接口
实时时针/日历
USB接口
RS232转RS485接口
&shy;04


单片机实验挂箱(四)
8279接口电路
8255 I/O扩展
8155 I/O扩展
动态扫描显示模块
转换接口
MC14433
整列式键盘实验模块
&shy;05

单片机实验挂箱(五)
步进电机驱动程序示列
温度传感器与温度控制
汽车转弯信号灯
十字路口交通灯
数字频率计
看门狗
&shy;06

单片机实验挂箱(六)
十六位逻辑电平显示
继电器控制接口
常用器件接口
八位逻辑电平输出
单项脉冲
扬声器
串引静态显示模块
查询式键盘
&shy;07

单片机实验挂箱(七)
主功能逻辑笔
多功能密码锁
直流电动机驱动
步进电机驱动
微型打印机与单片机的接口
&shy;08
单片机实验挂箱(八)
单片机与CPLD实验模块
伟福SH51仿真器

四、实验项目

1.存储器块清零
2.二进制到BCD码转换
3.二进制到ASCII码转换
4.程序跳转表
5.内存块移动
6.数据排序
7.P1口输入、输出实验
8.继电器控制实验
9.用74LS244读入数据
10.用74LS273输出数据
11.串行数据转换并行数据
12.并行数据转换串行数据
13.PWM转换电压实验
14.音频控制实验
15.8255输入、输出实验
16.8155输入、输出实验
17.5LED静态串行显示实验
18.6LED动态扫描显示实验
19.查询式键盘实验
20.阵列式键盘实验
21.计数器实验
22.定时器实验
23.8253定时器实验
24.外部中断实验
25.串行口通讯实验
26.ADC0809模数转换实验
27.DAC0832数模转换实验
28.MC14433模数转换实验
29.EEPROM外部数据程序存储器实验
30.SRAM外部数据存储器扩展实验
31.93C46串行EEPROM数据读写实验
32.电子时钟实验
33.电子琴模拟实验
34.打印机控制实验
35.汽车转弯信号灯控制实验
36.温度传感器温度控制实验
37.温度过程控制模拟实验
38.五相步进电机模拟实验
39.计算器实验
40.数字频率计实验
41.V/F转换实验
42.F/V转换实验
43.LED点阵显示实验
44.字符液晶显示屏控制实验
45.8279键盘扫描显示实验
46.看门狗实验
47.8251串行口扩展通讯实验
48.I2C总线读写实验
49.RS232转RS485实验
50.USB接口实验
51.十字路口交通灯控制实验
52.五功能逻辑笔实验
53.直流电机驱动调速实验(实物)
54.步进电机驱动实验(实物)
55.IC卡读写实验
56.实时时钟/日历控制实验
57.语音芯片控制实验
58.单片机与CPLD实验
59.8051与PC机串行口通讯实验
60.Flash Rom外部程序存储器实验
61.多功能密码锁实验

单片机开发应用技术综合实验装置配置清单

序号名称单位数量备注
1单片机实验屏1钢铝结构,放置实验挂箱,控制、提供实验工作电源
2单片机实验桌1铝木结构,电脑桌连体设计
3学生凳2赠送
4实验单元挂箱1DP-&shy;01单片机实验挂箱(一)
1DP-&shy;02单片机实验挂箱(二)
1DP-&shy;03单片机实验挂箱(三)
1DP-&shy;04单片机实验挂箱(四)
1DP-&shy;05单片机实验挂箱(五)
1DP-&shy;06单片机实验挂箱(六)
1DP-&shy;07单片机实验挂箱(七)
1DP-&shy;08单片机实验挂箱(八)
5实验连接线1
6实验说明书1指导学生实训
