- 产品名称：安全用电实训台QY-WX104
- 产品型号：QY-WX104
- 产品价格：

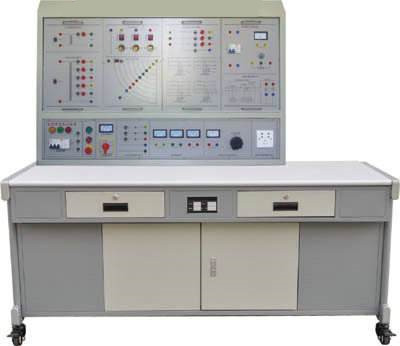

安全用电实训台QY-WX104
文章来源：
一、产品简介
QY-WX104安全用电实训台适用于《电气安全工程》、《安全用电》、《电工作业》、《电工技术》、《电力工程概论》等课程教学实训。学员可通过实训教学，熟悉各种电气事故的原因和预防电气事故的实用操作措施，从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决电气事故的能力。同时使学生学习电网的多种连接方式、多种常用的线路保护方式，比如直接接触电击防护、间接接触电击保护、以及安全设备选择。
二、设备特点
1、电源总开关采用可靠性漏电保护断路器，一旦漏电能在0.1秒内切断电源；采用三相五线制电源，实验台金属外壳安装专用接线端子，保证设备可靠接地；采用无触及性实验插座，完全避免了无意识触电。
2、实训台所需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起，配套齐全。电气控制线路或电子线路元件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展其它功能或开发新实验。
3、实训台采用模块式结构，挂箱更换方便，便于组织各种实训项目、方便升级。
4、实训台元件连接在端子，学生从端子上插线或接线，训练学生理论联系实际的基本技能。
5、实训台可进行电工实训项目教学法的各种项目。
三、技术性能
1、工作电源：三相五线，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、环境温度：－30℃-40℃；相对湿度：≤90％
4、重量： 80kg
5、外形尺寸：1700mm×750mm×1500mm
四、实验项目
兆欧表的使用
接地电阻测试仪的使用
电流感知实验
模拟人体阻抗实验
模拟人体跨步电压触电实验
IT系统绝缘监视模拟实验
特低安全电压的认识实验
安全隔离变压器的认识及安全原理实验
电网IT系统模拟实验
电网TT系统模拟实验
TN系统模拟实验
TN系统电网设备接地部分设备接零危害模拟
TN系统零线断线与设备漏电模拟
TN系统零线断线与不平衡负荷模拟
等电位连接模拟实验
漏电保护器原理模拟实验
安全标志牌的认识实验
五、配置清单
|
序号
|
名称
|
规格型号
|
数量
|
备注
|
|
1
|
安全用电实训装置
|
金属台+木质台面+电源控制+实训面板
|
1台/台
|
|
|
2
|
安全用电挂箱1
|
安全变压器单元、特地安全电压单元
|
1只/台
|
|
|
3
|
安全用电挂箱2
|
电流型漏电保护实验、电流感知
|
1只/台
|
|
|
4
|
安全用电挂箱3
|
设备漏电模拟
|
1只/台
|
|
|
5
|
安全用电挂箱4
|
三相负载、跨步电压
|
1只/台
|
|
|
6
|
安全用电挂箱5
|
电网三种接线方式模拟
|
1只/台
|
|
|
7
|
安全用电挂箱6
|
人体触电模拟
|
1只/台
|
|
|
8
|
安全用电挂箱7
|
跨步电压模拟、人体不同电流途径的伤害
|
1只/台
|
|
|
9
|
指针式万用表
|
MF47
|
1只/台
|
|
|
10
|
测电笔
|
|
1支/台
|
|
|
11
|
兆欧表
|
ZC25-4， 0～1000兆欧
|
1只/台
|
|
|
12
|
接地电阻测试仪
|
10Ω×0.1－×1－×10，ZC29B-1(或者ZC29B-2)
|
1套/教室
|
|
|
13
|
急救橡皮模拟人
|
|
1套/教室
|
选配
|
|
14
|
电工常用工具
|
绝缘棒、绝缘夹钳、高压验电器、脚扣
登高板、安全腰带
|
1套/教室
|
选配
|
|
15
|
实验指导书
|
|
2本/台
|
|
