传感器检测与转换技术实训装置36种QY-812G

    文章来源:

  • 产品名称:传感器检测与转换技术实训装置36种QY-812G
  • 产品型号:QY-812G
  • 产品价格:

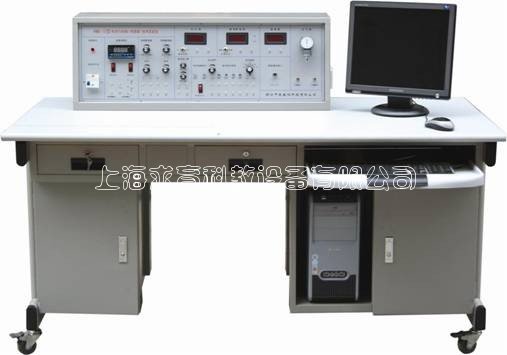

检测与转换技术实训装置32种传感器QY-812H


一、产品简介
传感器检测与转换技术实训装置(32种传感器)是适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。也适合技工学校机电类专业自动控制技术教学内容的实习,还适合职业培训学校的安装、维修电工中级班,安装、维修电工高班,安装、维修电工技师班,安装、维修电工高级技师班的培训和实操。
二、主要结构
装置由实验桌,实验台,传感器、实验模块、位移台架、数据采集卡及处理软件组成。
1、实验桌:规格1500×700×780mm,实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘,中间抽屉安放传感器。实验桌面板采用密度板,防火板粘面后成形制作。实验台规格:920×280×340mm。
2、传感器:传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器,透明直观。每个独立传感器上印有原理图与接线口,方便实验,而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口,有助于学生增加感性认识、提高实验效果。
4、一个模块对应一类传感器,实验接线方便,电源具有自动保护功能。
5、可根据用户要求,或增或减实验项目。
三、产品配置
(一)显示仪表
1、实训台提供四组直流稳压电源:±5V、±15V输出,,具有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
3、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
4、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
5、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999Pem。
6、温度表:0-150℃度,精度1%。
7、高精度温度控制调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
8、机械式压力表:0-40Kpa,精度2%。
(二)三源部分:
1、加热源:16V交流电源加热,温度控制范围0~150℃。
2、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
3、振动源:振动频率1-30Hz,共振频率12Hz左右。
(三)数据采集卡及处理软件:
数据采集工作12位AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。USB、RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等等。
四、技术参数

输入电源 AC220V 50Hz 直流电源 ±5V ±15V
直流电源 ±2V~±10V 直流电源 2 V ~24V
稳压系数 ±1% 电压纹波 ≤10mV
非线性误差 ≤5% 测量精度 ≤1%
功耗 100VA 输出电流  1A

五、传感器种类及技术指标

序号 实 验 模 块 传 感 器 名 称 量 程 精 度
1 电阻霍尔式传感器模块 电阻式传感器 ± 2mm ± 1.5%
2 霍尔式传感器 ≥ 2mm 0.1%
3 电容式传感器模块 电容式传感器 ± 5mm ± 1.3%
4 电感式传感器模块 电感式传感器 ± 5mm ± 3%
5 光电式传感器模块 光电式传感器 0-2400转/分 ≤ 1.5%
6 涡流式传感器模块 涡流式传感器 ≥ 1mm ± 3%
7 温度式传感器模块 温度式传感器 0-100℃ ± 2%
8   磁电式传感器   0 .5V/m
9 压电式加速度传感器模块 压电式加速度传器 1-30Hz ± 2%/s
10 光纤式传感器模块 光纤式传感器 ≥1.5mm ± 1.5%
11 压力传感器模块 压力传感器 0-50kpa ± 2%
12 超声波传感器模块 超声波传感器 20-60cm 1cm
13   MQ3气敏传感器 50-200ppm
14 湿敏传感器模块 湿敏传感器 10-95%RH ± 5%
15   霍尔式测速传感器 0-2400 转/分 ± 1.5%
16   涡流测速传感器 0-2400转/分 ≤ 1.5%
17   磁电测转速传感器 0-2400转/分 ≤ 1.5%
18   转速传感器 0-2400转/分 ≤ 1.5%
19 热电偶、热电阻传感器
模 块
K 型热电偶传感器 0-100℃ ± 3%
20 E型热电偶传感器 0-100℃ ± 3%
21 Pt100铂电阻传感器 0-100℃ ± 3%
22 Cu50铜电阻传感器 0-100℃ ± 3%
23 移相器、相敏检波器模块
24 热释电红外传感器模块 热释电红外传感器   3200V/W
25 硅光电池传感器模块 硅光电池传感器   0.35A/W
26 集成温度LM35传感器模块 集成温度LM35传感器 0-100℃ ± 2%
27 PN结、正与负温热敏电阻
传感器模块
PN结温度传感器 0-100℃ ± 3%
28 正温热敏电阻传感器 0-100℃ ± 3%
29 负温热敏电阻传感器 0-100℃ ± 3%
30 光敏二极管、光敏三极管
与光敏电阻传感器模块
光敏二极管传感器 随光照度变化 ± 3%
31 光敏三极管传感器 随光照度变化 ± 3%
32 光敏电阻传感器 电阻随光变化 ± 3%

六、传感器配备清单

序号 器 件 名 称 单位 数量 序号 器 件 名 称 单位 数量
1 电阻式霍尔式传感器转换电路 1 35 湿敏传感器 1
2 电容式传感器转换电路 1 36 霍尔式转速传感器 1
3 电感式传感器转换电路 1 37 转速传感器 1
4 光电式传感器转换电路 1 38 K型热电偶传感器 1
5 涡流式传感器转换电路 1 39 E型热电偶传感器 1
6 温度式传感器转换电路 1 40 Pt100铂电阻传感器 1
7 压电加速度式传感器转换电路 1 41 Cu50铜电阻传感器 1
8 光纤式传感器转换电路 1 42 热释电红外传感器 1
9 压力传感器转换电路 1 43 硅光电池传感器 1
10 超声波传感器转换电路 1 44 集成温度LM35传感器 1
11 湿敏传感器转换电路 1 45 PN结温度传感器 1
12 热电偶热电阻传感器转换电路 1 46 正温热敏电阻传感器 1
13 移相器、相敏检波器模块   47 负温热敏电阻传感器 1
14 热释电红外传感器转换电路 1 48 光敏二极管传感器 1
15 硅光电池传感器模块 1 49 光敏三极管传感器 1
16 集成温度LM35传感器模块 1 50 光敏电阻传感器 1
17 PN结、正与负温热敏电阻传感器模块 1 51 加热温度室 1
18 光敏二极管、光敏三极管
与光敏电阻传感器模块
1 52 学生凳 2
19 电阻式传感器 1 53 实验台 1
20 电容式传感器 1 54 位移台架 1
21 霍尔式传感器 1 55 光纤位移台架 1
22 电感式传感器 1 56 测微器 1
23 光电式传感器 1 57 压力表 1
24 涡流式传感器 1 58 橡皮气囊 1
25 涡流测速传感器 1 59 三通管 1
26 温度式传感器 1 60 铁片、铜片、铝片各一 3
27 磁电式传感器 1 61 温度计0-100℃ 1
28 磁电测速传感器 1 62 Φ8×4磁钢 1
29 压电加速度式传感器 1 63 超声波反射挡板 1
30 光纤式传感器 1 64 说明书实验指导书 1
31 压力传感器 1 65 连接导线 25
32 超声波发射传感器 1 66 微机连接线 1
33 超声波接收传感器 1 67 数据采集处理软件 1
34 气敏传感器 1


七、实验项目(带※号为思考实验)

  实验一 电阻式传感器的单臂电桥性能实验
  实验二 电阻式传感器的半桥性能实验
  实验三 电阻式传感器的全桥性能实验
  实验四 电阻式传感器的单臂、半桥和全桥的比较实验
  实验五 电阻式传感器的振动实验*
  实验六 电阻式传感器的电子秤实验*
  实验七 变面积式电容传感器特性实验
  实验八 差动式电容传感器特性实验
  实验九 电容传感器的振动实验*
  实验十 电容传感器的电子秤实验*
  实验十一 差动变压器的特性实验
  实验十二 自感式差动变压器的特性实验
  实验十三 差动变压器的性能实验
  实验十四 激励频率对差动变压器特性的影响
  实验十五 差动变压器的振动实验*
  实验十六 差动变压器的电子秤实验*
  实验十七 光电式传感器的转速测量实验
  实验十八 光电式传感器的旋转方向测量实验
  实验十九 接近式霍尔传感器实验
  实验二十 霍尔传感器的转速测量实验
  实验二十一 霍尔传感器的振动测量实验
  实验二十二 涡流传感器的位移特性实验
  实验二十三 被测体材质对涡流传感器特性的影响实验
  实验二十四 涡流式传感器的振动实验*
  实验二十五 涡流式传感器的转速测量实验
  实验二十六 温度传感器及温度控制实验(AD590)
  实验二十七 K型热电偶的温度控制实验
  实验二十八 热电偶冷端温度补偿实验*
  实验二十九 E型热电偶的温度控制实验
  实验三十 Pt100铂电阻的温度控制实验
  实验三十一 Cu50铜电阻的温度控制实验
  实验三十二 磁电式传感器的特性实验
  实验三十三 磁电式传感器的转速测量实验
  实验三十四 磁电式传感器的应用实验*
  实验三十五 压电加速度式传感器的特性实验
  实验三十六 光纤传感器的位移特性实验
  实验三十七 光纤传感器的振动实验
  实验三十八 光纤传感器的转速测量实验
  实验三十九 压阻式压力传感器的特性实验
  实验四十 压阻式压力传感器的差压测量实验*
  实验四十一 超声波传感器的位移特性实验
  实验四十二 超声波传感器的应用实验
  实验四十三 气敏传感器的原理实验
  实验四十四 湿度式传感器原理实验
  实验四十五 气体流量的测定*
  实验四十六 移相器实验
  实验四十七 相敏检波器实验
  实验四十八 低通滤波器实验
  实验四十九 热释电红外传感器实验
  实验五十 硅光电池光电特性实验
  实验五十一 集成温度传感器LM35温度特性实验
  实验五十二 集成温度传感器LM35测温实验
  实验五十三 PN结温度传感器测温控制实验
  实验五十四 正温热敏电阻温度特性实验
  实验五十五 负温热敏电阻温度特性实验
  实验五十六 光敏二极管特性实验
  实验五十七 光敏三极管特性实验
  实验五十八 光敏电阻特性实验
  实验五十九 光敏电阻应用实验
