光电传感器系统实验台QY-GD03

    文章来源:

  • 产品名称:光电传感器系统实验台QY-GD03
  • 产品型号:QY-GD03
  • 产品价格:

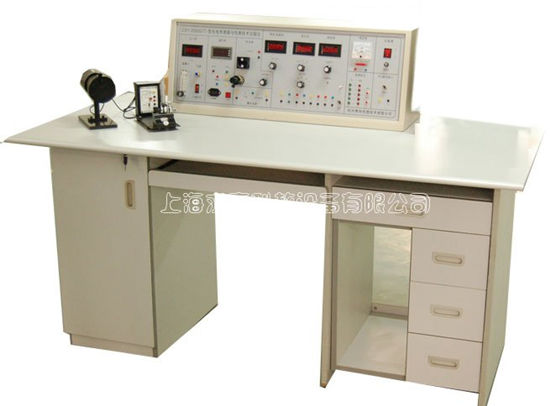

光电传感器系统实验台

一、主控台部分:
实训台提供高稳定的±15V、+5V、±2V~±10V可调三种直流稳压电源,交流3V电源;主控台面板上装有数显电压、频率、转速、压力、照度、电流表;0~20kpa可调气压源;转速调节,整形电路;高精度温度控制仪表;照度调节输出;电源故障报警指示,RS232计算机串行接口;浮球流量计;
二、传感器及实验模块配置:
(1)cds光敏电阻(T/S)。
(2)Si光敏二极管(T/S)。
(3)Si光敏三极管(T/S)。
(4)Si光电池(T/S)。
(5)热释电远红外传感器(T/S)。
(6)光电耦合器件(T/S)。
(7)反射式光电开关(T)o
(8)主动式光电开关(T)o
(9)丫型多模光纤传感器探头(T)。
(10)OFD光纤位移传感器(T/S)。
(11)PSD光电位置传感器(T/S)。
(12)GS光栅位移演示器((T)。
(13)CCD图像传感器(T/S)。
(14)CM红外夜视测量仪(T/S)。
(15)光纤压力传感器(T/S)。
(16)光纤温度传感器(T/S)。
(17)光电调制/解调实验模块(T/S)
(18)光功率实验模块(T/S)
(19)半导体激光器
(20)红外监视报警实验模块(T/S)
(21)光电特性/应用实验模块(T/S)
T---传感器。S---实验模块。
1---10项为基本配置。
11---20项为可选扩展配置。
三、数据采集卡及处理软件
数据采集卡采用12位A/D转换、采样速度100000点/秒,采样速度可以选择,既可单步采样亦能连续采样。标准RS-232接口,处理软件具有良好的计算机显示界面,可以进行实验项目的选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等功能。
四、技术参数
①光敏电阻: 暗阻:≥2MΩ    亮阻:≤1KΩ
响应时间:40ms(上升),下降(100ms)
功耗:30mw(max)
峰值波长;0.56±0.03um
光谱响应范围;0.4~0.7um
②光敏二极管
光谱范围:0.4—1.1um
峰值波长:0.85um
响应时间:10-9(S)
暗电流:<0.1uA
③光敏三极管
光谱范围:0.4-1.1um
响应时间<10-5S
峰值波长:0.85
④硅光电池
开路电压:&ge;200mV
短路电流:1-4mA
有效面积:2.5X5mm2
光谱范围:0.4-1.1um
峰值波长:0.8-0.9um
响应时间:10-3&mdash;10-6S
⑤热释电红外传感器
灵敏度:300V/W(500K、10Hz、1Hz)
响应波长:1-15um
视角;70
供电:5-15VDC
⑥PSD位置传感器
尺寸;10mm×1线阵元件
激光光源:&le;1W
测量系统:0-15mm千分表
输出:0&plusmn;5V
⑦CCD图像传惑器
彩色面阵CCD
PC:USB接口(配处理软件)
⑧光电耦合器件
BVCEO=30V、VCE(sat)=0.3V、If=10mA
⑨光纤位移传感器
①因器件的生产商不同,技术参数可能有一定误差。
②实验中的电路参数选择和实验步骤仅供参考
光纤类型;多模
探头光路分布:半圆
形状:Y型
⑩光电断续器
类型:红外, TTL电平
测量距离:5mm
*⑾光栅位移传感器
类型:莫尔条纹位移,工业级    量程:0&mdash;100mm
处理器:计数/分频/显示      分辩率:0.001um
注:有&ldquo;*&rdquo;的为选做实验
