传感器与检测技术实验台23种QY-CG811C

    文章来源:

  • 产品名称:传感器与检测技术实验台23种QY-CG811C
  • 产品型号:QY-CG811C
  • 产品价格:28500

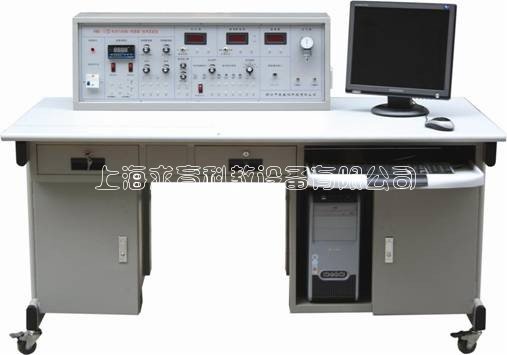

QY-CG811C与检测技术实验台配23种传感器QY-CG811C
传感器与检测技术实验台

一、产品简介
传感器与检测技术实验装置可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”“工程检测技术及应用”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。
1、实验用电设有漏电保护及熔丝短路保护,直流电源设置短路保护电路,可显示正常、故障状况,确保学生在误操作后不会损坏设备并保证学生的人身安全。
2、传感器结构接近于工业检测传感器,有较高的精度,使实验内容更接近实际应用,及便于用计算机作实验的特性分析及控制。稳压电源精度高,纹波系数小。直流电压表采用数字式高阻抗多量程仪表。
3、装置综合了目前国内各类学校传感器类课程的实验内容,能满足各类学校相应课程的实验教学。
4、从传感器、测量仪表、专用电源、温度源、气源、振动源、转动源、信号源、数据采集控制器到实验连接线等均配套齐全,其性能、精度及规格均密切结合实验的需要进行配套。
5、装置采用新型实验连接线;弹性接触,接线可靠,牢固不宜拉断。
6、主控台功能分布采用分块式结构形式,布置合理,接线方便。面板示意、图线分明。传感器采用透明有机玻璃制作,便于学生认识及操作。
二、技术参数
1. 输入电源:AC220V±5% 50±1Hz
2. 额定电流:≤5A
3. 相对温度:-5℃~40℃ 相对湿度:<75%(25℃)
4. 外形尺寸:长×宽×高=1450×700×1140 mm3
三、主控台性能指标
1、主控制屏
实验用电设有漏电保护及熔丝短路保护,直流电源设置短路保护电路,确保学生在误操作后不会损坏设备并保证学生的人身安全。还提供专用电源、温度源、气源、振动源、转动源、信号源、数据采集控制器,各种测试仪表等。其技术要求如下:
(1)多路稳压直流电源:提供高稳定、小纹波系数±15V、+5V、±2V~±10V可调、2V~+24V可调四路直流稳压电源。具有过流保护及短路保护功能,可显示正常、故障状态。
(2)信号源:可调音频信号源0.4kHz~10kHz;可调低频信号源1Hz~30Hz。信号源采用大规模集成电路,电位器调频,具有稳幅、失真小、频带宽、稳定可靠特点,数字化等精度显示,使读数更加精确、方便。
(3)转动源控制:控制转动源转速,2V~+24V输出,数字式电压显示。
(4)频率/转速表:可测量频率、转速。
(5)直流电压表:测量范围为0~20V,量程为200mV ,2V,20V,四档直键开关切换,具有内测与外测功能,输入阻抗大,精度高,三位半数显。
(6)温度源:控制温度源温度。
(7)转动源:转动盘速度0~2400转/分(可调),与光纤、光电、涡流、磁电、霍尔传感器等配合进行测速实验。
(8)振动源:振动梁采用双平衡式悬臂梁结构,梁端装有永久磁钢,振动梁频率1 Hz~30Hz(可调)。共振频率12Hz左右。
(9)传感器固定架:装有螺旋测微器。
2、实验桌
实验桌桌面主材料采用三聚氰胺贴面板,台面材料采用贴面防火板,造型美观大方。桌面有防火、绝缘、防水、防污、耐磨等功能。桌面右方预留有显示器安放位置,实验桌中间可放置键盘,左下方可放置模块,右边设有一个抽屉,用于放置传感器元件、工具、连接线、资料等;实验桌右下方可放置计算机。桌面用于安装控制屏并提供一个宽敞的工作台面。
3、模块化处理电路
电桥电路
电荷放大器
电容变换器
涡流变换器
差动放大器
电压放大器
有移相器(Δφ±40°)
相敏检波器(0-360°C)
低通滤波器(FT≤35Hz)
4、传感器器件技术指标(参考值)

序号 名 称 量 程 精 度 实验内容 备注
1 电阻应变式传感器 0-200g ±2% 1-6,9
2 差动变压器 ±5mm ±1% 10-13
3 电容式传感器 ±3mm ±1% 14-15
4 霍尔式位移传感器 ±3mm ±2% 16-19
5 霍尔式转速传感器 0-2400转/分 ±3% 20
6 磁电式传感器 0-2400转/分 ±1% 21-22
7 压电式传感器 1-30Hz ±2% 23
8 电涡流位移传感器 ≥1mm ±3% 24-29
9 K型热电偶 0-800℃ ±3% 30
10 E型热电偶 0-800℃ ±3% 30
11 光电转速传感器 0-2400/分 ≤1% 32-33
12 光敏电阻 电阻随照度变 ±3% 34
13 气敏传感器 50-2000PPm   35 对酒精敏感
14 湿敏传感器 10-95%RH ±5% 36
15 PN结温度传感器 0-200℃ ±3% 37
16 负温热敏电阻 0-200℃ ±3% 38
17 扩散硅压力传感器 0-50kpa ±2% 39-40 差压
18 光纤位移传感器 0-3mm ±2% 41-43
19 集成温度传感器 -55~+150℃ ±2% 44
20 Pt100铂电阻 0-800℃ ±2% 45 三线制
21 Cu50铜电阻 -55-100℃ ±3% 46
22 正温热敏电阻 0-200℃ ±3% 47
23 热释电传感器 1-5m   48

四、实验项目
实验 一 金属箔式应变片——单臂电桥性能实验
实验 二 金属箔式应变片——半桥性能实验
实验 三 金属箔式应变片——全桥性能实验
实验 四 金属箔式应变片单臂、半桥、全桥性能比较实验
实验 五 金属箔式应变片——温度影响实验
实验 六 直流全桥的应用——电子秤实验
实验 七 移相器实验
实验 八 相敏检波器实验
实验 九 交流信号激励的称重传感器实验
实验 十 差动变压器的性能实验
实验十 一 激励频率对差动变压器特性的影响实验
实验十 二 差动变压器零点残余电压补偿实验
实验十 三 差动变压器的应用——振动测量实验
实验十 四 电容式传感器的位移特性实验
实验十 五 电容传感器动态特性实验
实验十 六 直流激励时霍尔式传感器的位移特性实验
实验十 七 交流激励时霍尔式传感器的位移特性实验
实验十 八 霍尔式传感器振动测量实验*
实验十 九 霍尔式传感器的应用——电子秤实验
实验二 十 霍尔测速实验
实验二十一 磁电式转速传感器的测速实验
实验二十二 用磁电式传感器测量振动实验*
实验二十三 压电式传感器测量振动实验
实验二十四 电涡流传感器的位移特性实验
实验二十五 被测体材质对电涡流传感器的特性影响实验
实验二十六 被测体面积大小对电涡流传感器的特性影响实验
实验二十七 电涡流传感器测量振动实验
实验二十八 电涡流传感器的应用——电子秤实验
实验二十九 电涡流传感器测转速实验*
实验三十 K、E型热电偶温度特性实验
实验三十一 热电偶冷端温度补偿实验*
实验三十二 光电转速传感器的转速测量实验
实验三十三 利用光电传感器测转速的其它方案*
实验三十四 光敏电阻演示实验
实验三十五 对酒精敏感的气敏传感器的原理实验
实验三十六 湿度传感器的实验
实验三十七 PN结温度传感器温度特性实验
实验三十八 负温热敏电阻温度特性实验
实验三十九 扩散硅压阻压力传感器的压力测量实验
实验 四 十 扩散硅压阻压力传感器差压测量实验*
实验四十一 光纤传感器的位移特性实验
实验四十二 光纤传感器测量振动实验
实验四十三 光纤传感器的测速实验
实验四十四 集成温度传感器的温度特性实验
实验四十五 pt100热电阻温度特性实验
实验四十六 Cu50热电阻温度特性实验
实验四十七 正温热敏电阻温度特性实验
实验四十八 热释电红外传感器特性实验
备注:带*号实验为思考实验,由学生自己动手组建。
学校也可根据具体要求自己选配或要求增加实验项目。
