传感器检测与转换技术实验箱16种QY-CG812B

文章来源：

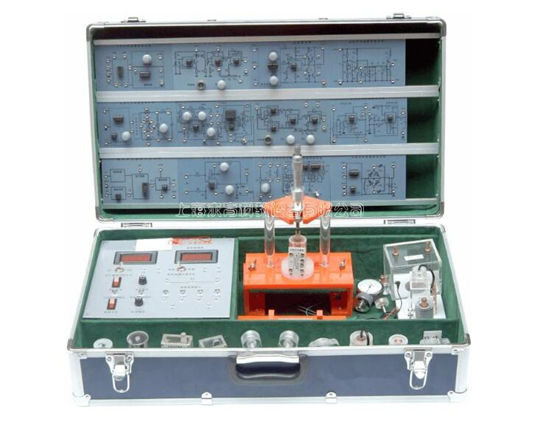

产品名称：传感器检测与转换技术实验箱16种QY-CG812B
产品型号：QY-CG812B
产品价格：15500元

一、产品简介
检测与(传感器)技术实验箱可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。
二、技术参数
（一）显示仪表
1、实验箱提供四组直流稳压电源：±5V、±15V；1.2~12V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150 倍的直流放大器。
4、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
5、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999Pem。
（二）三源部分：
1、加热源：6V、12V交流电源加热，温度控制范围0~100℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分转。
3、振动源：振动频率1-30Hz，共振频率12Hz左右。
（三）数据采集卡及处理软件：
数据采集工作12位AD转换、RS232接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%

7、测量精度：≤1%
8、功耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验箱规格：580×340×210mm

三、传感器种类及技术指标：

序号	实验模块	传感器名称	量程	精度
1	电阻与霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻与霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.2%
3	电容式传感器模块	电容式传感器	± 5mm	± 3%
4	电感式传感器模块	电感式传感器	± 5mm	± 2%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	集成温度式传感器模块	温度式传感器	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	压阻式压力传感器模块	压力传感器	0-50kpa	± 2%
12	超声波传感器模块	超声波发射传感器	20-60cm
13		超声波接收传感器	20-60cm
14	差动放大器转换电路	涡流测速传感器	0-2400转/分	± 5%
15	低频振荡器转换电路	磁电测速传感器		± 1.5%
16		霍尔式测速传感器	0-2400转/分	± 1.5%
17		转速传感器	0-2400转/分	≤ 1.5%

四、实验箱特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
五、配备清单：

序号	器件名称	单位	数量	序号	器件名称	单位	数量
1	电阻式霍尔式传感器转换电路	块	1	23	压电加速度式传感器	个	1
2	电容式传感器转换电路	块	1	24	光纤式传感器	个	1
3	电感式传感器转换电路	块	1	25	压力传感器	个	1
4	光电式传感器转换电路	块	1	26	超声波传感器（发射）	个	1
5	涡流式传感器转换电路	块	1	27	超声波传感器（接收）	个	1
6	温度式传感器转换电路	块	1	28	霍尔式转速传感器	个	1
7	压电加速度式传感器转换电路	块	1	29	转速传感器	个	1
8	光纤式传感器转换电路	块	1	30	测微器	把	1
9	压力传感器转换电路	块	1	31	位移台架	个	1
10	超声波传感器模块	块	1	32	光纤位移台架	个	1
11	差动放大器转换电路	块	1	33	压力表	只	1
12	低频振荡器转换电路	块	1	34	橡皮气囊	个	1
13	电阻式传感器	个	1	35	三通管	个	1
14	电容式传感器	个	1	36	铁片、铜片、铝片各一	个	3
15	霍尔式传感器	个	1	37	温度计0-100℃	支	1
16	电感式传感器	个	1	38	Φ8×4磁钢	块	1
17	光电式传感器	个	1	39	超声波反射挡板	块	1
18	涡流式传感器	个	1	40	说明书实验指导书	本	1
19	涡流测速传感器	个	1	41	连接导线	根	25
20	温度式传感器AD590	个	1	42	微机连接线	根	1
21	磁电式传感器	个	1	43	数据采集处理软件	盘	1
22	磁电测速传感器

六、实验项目：（带※号为思考实验）
实验一电阻式传感器的单臂电桥性能实验
实验二电阻式传感器的半桥性能实验
实验三电阻式传感器的全桥性能实验
实验四电阻式传感器的单臂、半桥和全桥的比较实验
实验五电阻式传感器的振动实验*
实验六电阻式传感器的电子秤实验*
实验七变面积式电容传感器特性实验
实验八差动式电容传感器特性实验
实验九电容传感器的振动实验*
实验十电容传感器的电子秤实验*
实验十一差动变压器的特性实验
实验十二自感式差动变压器的特性实验
实验十三差动变压器的振动实验*
实验十四差动变压器的电子秤实验*
实验十五光电式传感器的转速测量实验
实验十六光电式传感器的旋转方向测量实验
实验十七接近式霍尔传感器实验
实验十八霍尔传感器的转速测量实验
实验十九涡流传感器的位移特性实验
实验二十被测体材质对涡流传感器特性的影响实验
实验二十一涡流式传感器的振动实验*
实验二十二涡流式传感器的测速测量实验
实验二十三温度传感器及温度控制实验（AD590）
实验二十四磁电式传感器的特性实验
实验二十五磁电式传感器的测速实验
实验二十六磁电式传感器的应用实验*
实验二十七压电加速度式传感器的特性实验
实验二十八光纤传感器的位移特性实验
实验二十九光纤传感器的振动实验
实验三十光纤传感器的转速测量实验
实验三十一压阻式压力传感器的特性实验
实验三十二压阻式压力传感器的差压测量实验*
实验三十三超声波传感器的位移特性实验
实验三十四超声波传感器的应用实验*
