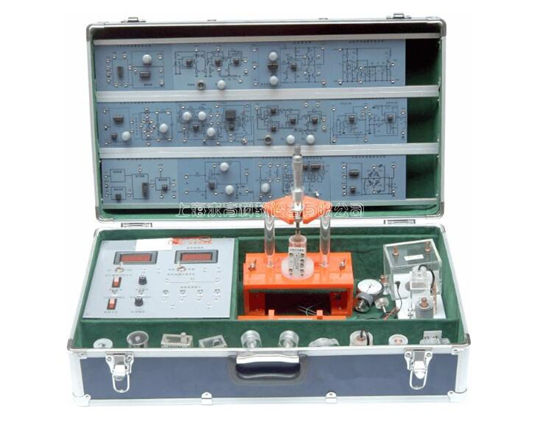

一、产品简介
传感器自动检测技术实验箱（配24种传感器）可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
二、技术参数
1、输入电源：单相三线AC220V±10%  50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜0.5kVA
三、实验箱技术参数
1、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速开关组成，频率表量程1KHz-500KHz，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999rpm。
3、四组直流稳压电源：±15V、±5V，具有断电保护功能。
4、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
5、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）
6、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
7、机械式压力表：0-40Kpa。
四、三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz，共振频率12Hz左右。
数据采集卡及处理软件：
数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
五、传感器种类及技术指标：
序号 实 验 模 块  传 感 器 名 称  量 程 精 度
1、 电阻与霍尔式传感器模块 电阻式传感器 ± 2mm ± 1.5%
2、  霍尔式传感器 ≥ 2mm 0.2%
3、 电容式传感器模块 电容式传感器 ± 5mm ± 3%
4、 电感式传感器模块 电感式传感器 ± 5mm ± 2%
5、 光电式传感器模块 光电式传感器 0-2400转/分 ≤ 1.5%
6、 涡流式传感器模块 涡流式传感器 ≥ 1mm ± 3%
7、 集成温度式传感器模块 集成温度式传感器 0-100℃ ± 2%
8、  磁电式传感器  0 .5V/m
9、 压电式加速度传感器模块 压电式加速度传器 1-30Hz ± 2%/s
10、 光纤式传感器模块 光纤式传感器 ≥1.5mm ± 1.5%
11、 热释电红外传感器模块 热释电红外传感器  3200V/W
12、 硅光电池传感器模块 硅光电池传感器  0.35A/W
13、 湿敏传感器模块 湿敏传感器 10-95%RH ± 5%
14、  MQ3气敏传感器 50-200ppm
15、 热电偶、热电阻传感器 模块K型热电偶 0-100℃ ± 3%
16、 PN结、正与负温热敏电阻 传感器模块 PN结温度传感器 0-100℃ ± 3%
17、  正温热敏电阻传感器 0-100℃ ± 3%
18、  负温热敏电阻传感器 0-100℃ ± 3%
19、  涡流测速传感器 0-2400转/分 ≤ 1.5%
20、  磁电测速传感器 0-2400转/分 ≤ 1.5%
21、  霍尔式测速传感器 0-2400转/分 ± 1.5%
22、  转速传感器 0-2400转/分 ≤ 1.5%
23、 移相器相敏检波器模块
24、  光敏电阻传感器 电阻随光变化 ± 3%
传感器特点：
1、 传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
六、传感器实验项目如下：
 带*为实验为思考实验
 实验一 电阻式传感器的单臂电桥性能实验
 实验二 电阻式传感器的半桥性能实验
 实验三 电阻式传感器的全桥性能实验
 实验四 电阻式传感器的单臂、半桥和全桥的比较实验
 实验五 电阻式传感器的振动实验*
 实验六 电阻式传感器的电子秤实验*
 实验七 变面积式电容传感器特性实验
 实验八 差动式电容传感器特性实验
 实验九 电容传感器的振动实验*
 实验十 电容传感器的电子秤实验*
 实验十一 差动变压器的特性实验
 实验十二 自感式差动变压器的特性实验
 实验十三 差动变压器的性能实验
 实验十四 激励频率对差动变压器特性的影响
 实验十五 差动变压器的振动实验*
 实验十六 差动变压器的电子秤实验*
 实验十七 光电式传感器的转速测量实验
 实验十八 光电式传感器的旋转方向测量实验
 实验十九 接近式霍尔传感器实验
 实验二十 霍尔传感器的转速测量实验
 实验二十一 霍尔传感器的振动测量实验
 实验二十二 涡流传感器的位移特性实验
 实验二十三 被测体材质对涡流传感器特性的影响实验
 实验二十四 涡流式传感器的振动实验
 实验二十五 涡流式传感器的转速测量实验
 实验二十六 集成温度传感器及温度控制实验（AD590）
 实验二十七 K型热电偶的温度控制实验
 实验二十八 PN结温度传感器测温控制实验
 实验二十九 正温热敏电阻温度特性实验
 实验三十 负温热敏电阻温度特性实验
 实验三十一 磁电式传感器的特性实验
 实验三十二 磁电式传感器的转速测量实验
 实验三十三 磁电式传感器的应用实验*
 实验三十四 压电加速度式传感器的特性实验
 实验三十五 光敏电阻特性实验
 实验三十六 光敏电阻应用实验
 实验三十七 湿度式传感器原理实验
 实验三十八 气敏传感器的原理实验
 实验三十九 热释电红外传感器实验
 实验四十 硅光电池光电特性实验
 实验四十一 光纤传感器的位移特性实验
 实验四十二 光纤传感器的振动实验
 实验四十三 移相器实验
 实验四十四 相敏检波器实验
 实验四十五 低通滤波器实验
传感器配置清单：
电阻式霍尔式传感器模块1块
电容式传感器模块1块
电感式传感器模块 1块
光电式传感器模块1 块
湿敏传感器1个
光敏电阻传感器1个
PN结温度传感器1个
正温热敏电阻传感器1个
涡流式传感器模块1 块
负温热敏电阻传感器1个
集成温度式传感器模块1块
硅光电池传感器 1个
压电加速度式传感器模块1 块
光纤式传感器1个
硅光电池传感器模块1块
气敏传感器1个
热电偶热电阻传感器模块1块
霍尔式转速传感器1个
湿敏传感器模块1块
转速传感器1个
热释电红外传感器模块1块
K型热电偶传感器1个
光纤式传感器模块1块
热释电红外传感器1个
PN结、正与负温热敏电阻
传感器模块
加热温度室1个
移相器、相敏检波器模块1块
位移台架1套
电阻式传感器1个
光纤位移台架1个
电容式传感器1个
测微器 1把
电感式传感器1个
涡流铁、铜片、铝片各一3个
霍尔式传感器 1 个
温度计0-100℃1条
光电式传感器1个
Φ8×4磁钢1粒
涡流式传感器 1个
超声波反射挡板1粒
涡流测速传感器1 个
说明实验指导书1册
集成温度式传感器1个
连接线25条
磁电式传感器1个
数据采集连接线 条 1个
磁电测速传感器1 个
数据采集处理软件1盘
压电加速度式传感器 1 个
