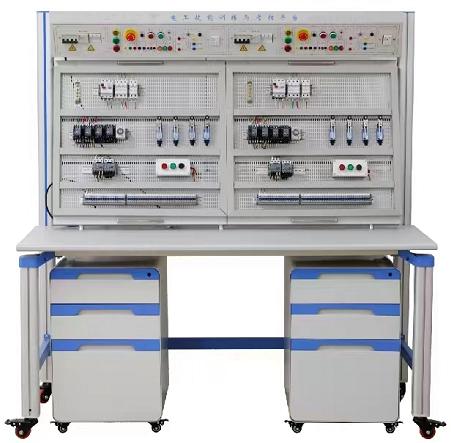

- 产品名称：电气控制实训装置单面双组型
- 产品型号：QY-890X
- 产品价格：14005
主页 > 产品介绍 > 教学实训设备 > 电气设备装调维修实训设备 >
电气控制实训装置单面双组型
文章来源：
一、概述
QY-890X型电气控制实训装置符合教育行业标准和劳动和社会保障部发布的相关技术规范，旨在满足职业教育的教学和实训需求。它由多功能安装板实训台和电源装置等组成，可以方便地安装各种元件、器件和部件，方便灵活。教师可以在故障设置区通过开关设置故障，学生通过对故障的分析判断。
二、产品参数
1. 外型：整体尺寸1600mm×700mm×1750mm；
2. 实训台架的材料：钢板、铝合金结构；
3. 电源(双组具有相同资源)：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
6.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
8.实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；
三、实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
24.双速电机的控制线路
四、 参考配置（以18台/36座为例）
序号 | 名 称 | 每台数量 | 全室数量 | 单位 | 备 注 |
1 | 控制屏 | 1 | 18 | 套 | |
2 | 实训桌 | 1 | 18 | 张 | |
3 | 储存柜 | 1 | 18 | ||
4 | 学生凳 | 2 | 36 | 张 | |
5 | 网孔板 | 2 | 36 | 块 | |
6 | 器材配备 | 1 | 18 | 套 | 见表一 |
7 | 配套教学资源 | 共1 | 套 | 见附件。购10台以下无此项配置 |
表一 实训台元器件配置清单（1台）
序号 | 名 称 | 型号与规格 | 数 量 |
1 | 单相电度表 | DD862-2 | 2 |
2 | 单相闸刀开关 | HK8 | 2 |
3 | 拉线开关 | 4A/250V | 2 |
4 | 平灯头 | 6A/250V | 4 |
5 | 插座 | 2 | |
6 | 电流互感器 | BH0.66 | 2 |
7 | 墙壁开关座 | 4 | |
8 | 声控开关 | 2 | |
9 | 低压断路器 | DZ108-20/10 | 2 |
10 | 2P直插式保险盒 | RT18-32X | 2 |
11 | 3P直插式保险盒 | RT18-32X | 2 |
12 | 交流接触器 | CJX2-0910 | 6 |
13 | 辅助触头 | F4-22 | 4 |
14 | 热继电器 | R16B-20/3 | 2 |
15 | 通电延时时间继电器 | ST3PA-B/380V（0-60S） | 2 |
16 | 时间继电器座 | PF-083A | 2 |
17 | 3H按钮 | 4 | |
18 | 行程开关 | LX9-222 | 4 |
19 | 行程开关 | LX9-001 | 4 |
20 | 倒顺开关 | K03-15 | 2 |
21 | 日光灯管 | Y210RR25/10W | 2 |
22 | 镇流器 | 13W | 2 |
23 | 日光灯座 | 4 | |
26 | 接线端子排 | JF5-2.5/5 | 5 |
27 | G形导轨 | 1 | |
28 | 走线槽 | 2米 | |
29 | 螺丝 | 90 | |
30 | 螺丝刀 | 4 | |
31 | 尖嘴钳 | 2 | |
32 | 剥线钳 | 2 | |
33 | 三相鼠笼异步电动机 | 380V/Y/△180W，单速 | 1 |
34 | 三相鼠笼异步电动机 | 380V/Y/△180W，单速，配离心开关 | 1 |
35 | 三相双速鼠笼异步电动机 | 380V/Y/△180W | 1 |
