- 产品名称：气动控制综合实训装置
- 产品型号：QY-QD35
- 产品价格：

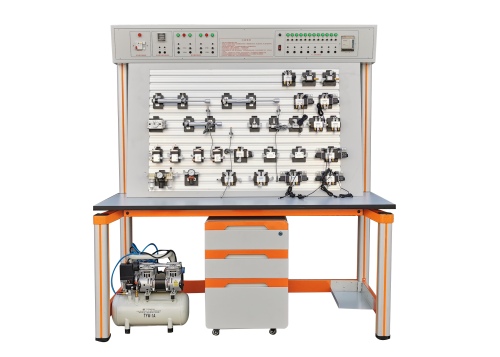

气动控制综合实训装置
文章来源：
气动控制综合实训装置是根据《液压气动传动技术与实训》、《气动控制技术》等课程开发设计，适用于机械类、机电类等科目教学实验实训。装置集成可编程控制器PLC和工业气动元件、执行模块，可进行气动基本控制回路实验、气动-电气控制回路应用实验、气动-PLC控制回路等。
一、产品特点
1.元件模块化：每个气动元件成独立模块，配有方便安装的底板，可随意在"T"型槽通用铝合金型材板上组建各种实验回路，操件简单快捷。
2.连接方式：接头采用快速式，安装、拆卸可靠简便省时。
3.气动元件：工业气动元件，性能可靠、安全。精度高、使用寿命长。
4.系统环境：低噪音（超静音）的工作泵站，提供一个安静的实验环境（噪声< 50 分贝）。
5．可扩展实验：
为了适应学校实验教学改革的要求，减少验证性实验，增加设计性、综合性、探索性实验，开发学生自主创新思维，除了可以完成气动的基础实验以外，还可与机械类实验项目相结合；在保证设备稳定的情况下提供极强的可扩展性，大铝合金操作面板组装平台为扩展提供了必要的硬件基础。
该设备能适应现代实验教学的先进性、开放性和可扩展性三个层次的实验教学要求。充分体现该设备的机电一体化教学的多功用性。
（1）在保证现有实验的前提下还可进行液压元件的搭接，进行相应的液气综合实验；
（2）在硬件支撑下还可实现送料机构、挖掘机机构等扩展实验。
6．兼容性
（1）该实验台可同MPS自动化物流系统、FMS柔性系统进行兼容组合。
（2）实验台电控部分、硬件部分可方便的进行升级及拓展模块的搭接、连接方式友好，可供多类机电模块、液、气模块进行组合实验。如：回转送料机构、机械手、运输线自动化等；与电子仿真软件相接合，可模拟各类机械应用，如风力发电机中比例阀的应用、插装阀的工作原理及应用机械升降机的应用等等，并且可以根据老师上课的内容进行编辑。
7．多种控制方式：纯气动（手动）控制回路、采用继电器的电控气动回路、采用可编程控制器的电控气动回路、组态控制回路（需搭接相应软件、硬件）
8.系统安全性能：额定工作压力为1.0Mpa，是安全的低压实验系统。电源带漏电保护，漏电（漏地电流超30mA自动断电），缺相，自动断开总电源，控制电路均为24V直流安全电压
二、实验项目
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、多缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、PLC的指令编程，梯形图编程的学习及应用
24、PLC编程软件的学习和使用
25、PLC与计算机的通讯，在线调试、监控
26、PLC控制的液压基本回路（优化控制）
三、实验台组成
实验台由实验桌、实验操作区、网孔工具挂板、静音气泵、常用气动元件、主控机箱、电脑桌等几部分组成。
1、实验桌：
实验桌结构：实验桌规格为1600（长）*700（宽）*1500（高），实验桌采用铝型材及一次成型铝压铸框架连接构件。
2、工作泵站：静音泵
（1）气泵输入电压：AC 220V/50Hz
（2）电机功率：550W
（3）额定输出压力：1.0Mpa
（4）气泵容积：20L
（5）工作噪声：< 40分贝
3.气动元件：
以亚德克气动元件为主，配置详见附件。气动元件均配有过渡底板，可方便、随意地将元件安放在实验面板（面板带"Ｔ"沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
4、主控机箱：
（1）工作电源：带漏电保护、输出电压220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
（2）可编程序控制器(PLC)：日本三菱FX1S系列，I/O口20点，继电器输出形式，电源电压：AC 220V/50Hz 控制电压为DC24V，设有手动，自动，顺序等控制功能
（3）提供时间继电器控制模块、继电器控制模块。
四、气动PLC控制教学实验台配置清单
1、操作台基础硬件
序号 | 名称 | 规格型号 | 数量 | 备注 |
1. | 实验台（铝合金“T”型槽面板）台面带U型凹槽油盘 | 1600mm*700mm*1550mm | 1套 | 由国标70*70铝材搭建主体 |
2. | 过渡底板 | 化纤ABS 精制模具压注成型 | 1套 | 附在阀上 |
3. | 电脑桌 | 640mm*500mm *1150mm | 4个 | 钢铝结构，装有4只万向轮，装有电脑后靠、键盘托、主机支架。 |
4. | 专用铝合金面板 | 铝合金带“T”型配合过渡底板进行搭接 | 1套 | 安装在实验台台面上 |
5. | 静音空气压缩机 | 气泵输入电压：AC 220V/50Hz 电机功率：125W 额定输出压力：1.0Mpa 气泵容积：10L 工作噪声：< 40分贝 带自动断电保护装置 | 1台 | 奥突斯 |
6. | 过滤、调压组件 | 接管口径：1/8” 额定流量: 650L/min 滤心精度 40ū 调节压力0.05-0.85MPa 最大可调压力0.9 MPa 滤水容量15cc 给油容量25cc | 1套 | 品牌：亚德克
|
7. | 带压力表调压阀 | 接管口径：1/8” 额定流量: 650L/min 调节压力范围：0.05-0.85MPa 最大可调压力：0.95 MPa 本体材质：铝合金压铸成型 | 1只 | 品牌：亚德克 AR2000
|
2、元件基本配置
序号 | 名称 | 参数规格 | 数量 | 备注 |
8. | 复动式不锈钢单作用气缸 | 动作形式：活塞复动式 使用压力范围：1-9.0 kgf/cm2 速度范围：50 – 800mm/s 行程 :75mm 接管口径：1/8” | 1只 | 品牌：亚德克 MSAL20-75-S |
9. | 复动型不锈钢单出杆双作用气缸 | 动作形式：活塞复动式 使用压力范围：1-9.0 kgf/cm2 速度范围：50 – 800mm/s 行程 :100mm接管口径：1/8” | 2只 | 品牌：亚德克 MAL20-75-S |
10. | 气缸固定脚座 | MA20-LB | 6只 | 自制 |
11. | 二位三通单电磁换向阀常开 | 线圈位数：单头双位置 弹簧复位 动作方式：内部先导式 工作压力：0.15-0.85 MPa 耗电量：AC2.5VA DC2.5W 最高动作频率：5次/秒 最短劢磁时间：0.05秒 接管口径：进气＝出气＝排气＝1/8” | 1只 | 品牌：亚德克 3V210-08-NO |
12. | 二位三通单电磁换向阀常开 | 1只 | 品牌：亚德克 3V210-08-NC | |
13. | 二位五通单电磁换向阀 | 线圈位数：单头双位置 弹簧复位 动作方式：内部先导式 工作压力：0.15-0.85 MPa 耗电量：AC2.5VA DC2.5W 最高动作频率：5次/秒 最短劢磁时间：0.05秒 接管口径：进气＝出气＝1/8” | 2只 | 品牌：亚德克 4V210-08 |
14. | 二位五通双电磁换向阀 | 线圈位数：双头双位置 电控复位 动作方式：内部先导式 工作压力：0.15-0.85 MPa 耗电量：AC2.5VA DC2.5W 最高动作频率：5次/秒 最短劢磁时间：0.05秒 接管口径：进气＝出气＝排气＝1/8” | 1只 | 品牌：亚德克 4V220-08 |
15. | 中封式三位五通电磁换向阀 | 线圈位数：双头三位置封闭型 动作方式：内部先导式 工作压力：0.15-0.85 MPa 耗电量：AC2.5VA DC2.5W 最高动作频率：5次/秒 最短劢磁时间：0.05秒 接管口径：进气＝出气＝排气＝1/8” | 1只 | 品牌：亚德克 4V230-08 |
16. | 二位五通单气控换向阀 | 结构：滑阀, 单向气控, 弹簧复位 压力范围：0.15-0.85 MPa 额定流量 1 (p)→4 (A)500 l/min | 2只 | 品牌：亚德克 4A210-08 |
17. | 二位五通双气控换向阀 | 结构：滑阀, 双向气控 压力范围：0.15-0.85 MPa 额定流量: 1(p)→2 (A)500 l/min 1(p→4 (A) 500 l/min | 2只 | 品牌：亚德克 4A220-08 |
18. | 中封型二位五通双气控换向阀 | 结构：滑阀, 双向气控 压力范围：0.15-0.85 MPa 额定流量: 1(p)→2 (A)500 l/min 1(p→4 (A) 500 l/min | 1只 | 品牌：亚德克 4A230-08 |
19. | 常开式单气控二位三通阀 | 结构：滑阀, 单向气控 | 1只 | 品牌：亚德克 3A210-08N0 |
20. | 常闭式单气控二位三通阀 | 结构：滑阀,单向气控 | 1只 | 品牌：亚德克 3A210-08N0 |
21. | 二位五通手动换向阀 | 动作方式：直动式 使用压力范围：0-0.8MPa 拉口口径：进气＝出气＝排气＝1/8” | 1只 | 品牌：亚德克 4H210-08 |
22. | 可调单向节流阀 | 接管口径：1/8” 标准额定流量: （p）→ (A)400L/min 调节压力范围：0.05-0.95MPa | 2只 | 品牌：亚德克 ASC-08V |
23. | 或门逻辑阀（梭阀） | 接管口径：1/8” 使用压力范围0-1.0MPa 额定流量X, Y→A 500 l/min | 2只 | 品牌：新恭 ST-01 |
24. | 与门逻辑阀（双压阀） | 接管口径：1/8” 使用压力范围0-1.0MPa 额定流量X, Y→A 500 l/min | 1只 | ST-01H |
25. | 快速排气阀 | 接管口径：1/8” 使用压力范围0-1.0MPa 额定流量1(p)→2 (A) 300 l/min 2 (A)→3(R) 390 l/min | 1只 | 品牌：亚德克 QE-01 |
26. Q | 平圆型按钮式机械阀常闭式 | 位通数：二位三通 动作方式：直动式 弹簧复位 使用压力范围：0-0.8MPa 接管口径：1/4” 额定流量(p)→ (A) 60 l/min | 2只 |
品牌：亚德克 MSV98322PPL
|
27. | 平圆型按钮式机械阀常开式 | 1 | 品牌：亚德克 MSV98322PPL | |
28. | 滚轮型杠杆式机械阀常开式 | 位通数：二位三通 动作方式：直动式 弹簧复位 使用压力范围：0-0.8MPa 接管口径：1/4” 额定流量(p)→(A)60 l/min | 2只 |
品牌：亚德克 MSV98322R |
29. | 滚轮型杠杆式机械阀常闭式 | 2只 | 品牌：亚德克 MSV98322R | |
30. | 延时阀常开式 | XQ230450 | 1只 | 新益 |
31. | 延时阀常闭式 | XQ230450 | 1只 | 新益 |
32. | 气容 | 1只 | 厂配 |
3、电气模块
33. | 时间继电器模块 | 显示：LED显示三位，0-999S 输出：常闭开关一组、常开开关一组、暂停一组 工作电压：AC220V | 1套 | ZN48 |
34. | 可编程序控制器 | FX1S-20MR | 1个 | 三菱 |
35. | 可编程序控制通讯电缆 | SC-09 | 1条 | 三菱 |
36. | 中间继电器模块 | 3组(每组3常开1常闭)；接线插座为φ10mm安全性插座，面板为5mm进口绝缘板 | 3组 |
Omron欧姆龙 |
37. | 接近开关电感式（带插头线） | 开关电压 5-30 VDC | 4个 |
沪光 |
38. | 启停模块 | 220V 50HZ交流电压带漏电保护断路器带上电指示 | 1套 | HGG（海格） |
39. | 按钮模块 | φ16mm大按钮 红绿黄各4 | 1套 | 上海远大 |
40. | 稳压电源模块 | 台湾 DC24V 5A ；接线插座为φ10mm安全性插座，面板为5mm进口绝缘板 | 1套 | 台湾明纬 |
4、附件
41. | L型支架 | 自制 | 4只 | 自制 |
42. | 过渡接头 | 转换接头 | 1只 | PG8-6 |
43. | “T”型三通 | T型 | 10只 | PE-4 |
44. | 四通 | 十字型 | 4只 | PZA-4 |
45. | 气管 | PUO0425（桔） | 50米 | 4 |
46. | 管塞 | PP-4 | 15只 | PP-4 |
47. | 专用工具 | 活口扳手、螺丝刀、六角扳手、剪刀等 | 1套 | 沪工等 |
48. | 挂线架 | 1套 | 厂配 |
