- 产品名称：PLC控制技术实验箱
- 产品型号：QY-JXSY65
- 产品价格：
PLC控制技术实验箱
文章来源：

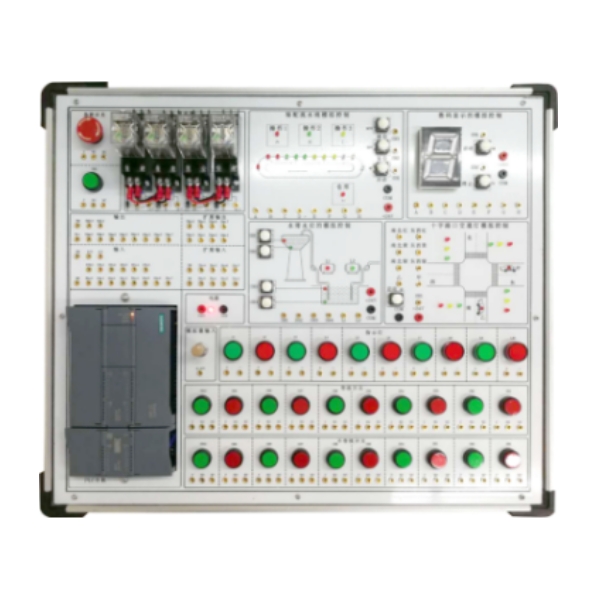

可编程序控制器实验箱用于开展PLC控制技术实验的设备，主要实现可编程逻辑控制、交通灯、数码显示、水塔水位等模拟控制功能，便于进行电路设计和控制程序设计，能够使用网络通信和其他控制系统互联，主机箱参考图如图1。
一、技术性能
1、PLC主机采用西门子S7-1214DC/DC/DC ，功能上完全满足目前高等院校的PC教学要求。
2、采用模块化设计，包括PLC主机模块、继电器模块、指示灯模块、开关模块、4个实验模块、各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上。用户可方便扩展自己的模块，为以后实验系统的升级提供了保障。
3、本实验箱采用实物电机，提高了实验的真实程度，确保了实验的实用性。
4、实验项目扩展配置，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学实验设备。
二、主机箱详细组成
1、开关型稳压电源：输出电压24V+0.2V/5A 1组，其纹波系数小于50mV,电压调整率小于1%。
2、PLC主机（西门子全新原装进口S7-1214DC/DC/DC）
1）采用24V直流供电、24V直流输入、24V直流输出，
2）用户存储器：100KB工作存储器／4MB负载存储器；
3）可用专用SD卡扩展门；
4）板载数字I/O：14点输入/10点输出；
5）板载模拟I/O：2路输入；
6）过程映像大小：1024字节输入/1024字节输出；位存储器(M)：8192个字节；
7）局部存储器：16KB；
8）信号模块扩展：8个信号模块；
9）信号板扩展：1块信号板；
10）通信模块扩展：3个通信模块；
11)高速计数器：6个单相：3个100kHz以及3个30kHz的时钟频率；正交相位：3个80kHz以及3个20kHz的时钟频率；
12)脉冲输出：可以组态4个脉冲发生器；脉冲捕捉输入14路；
13)延时中断/循环中断:4个，精度1ms；
沿中断：12个上升沿和12个下降沿（使用可选信号板时，各为14个）；
14)存储卡：SIMATIC存储卡；
15)实时时钟精度：±60秒/月；实时时钟保持时间：20天，40ºC时为12天（免维护超级电容）；
16)布尔运算执行速度：0.08μs/指令；
17)移动字执行速度：1.7μs/指令；
18)实数数学运算执行速度：2.3μs/指令；
19)以太网通信口：连接数3个，用于HMI，1个用于客户端GET/PUT(CPU间S7通信)，1个用于编程设备，1个用于用户程序中的以太网指令；
20)数据传输率：10/100Mb/s；
21)外部信号与PLC逻辑侧隔离：变压器隔离1500V；
22)电缆类型：CAT5e屏蔽电缆。
3、I/O扩展模块（全新原装进口，PLC主机相配套）
1）数字输入点数：8个；额定电压：4mA时24VDC，逻辑1信号2.5mA时15VDC；逻辑0信号1mA时5VDC；现场侧与逻辑侧隔离500VAC，持续1min；同时接通的输入数8个；电缆长度（米）：屏蔽时500，非屏蔽时300；
2）数字输出点数：8个，电压范围20.4－28.8VDC；公共端的电流4A；电缆长度（米）：屏蔽时500，非屏蔽时150。
4、10个AD16系列24V指示灯模块；
5、10个LAY系列带锁按钮开关模块；
6、10个LAY系列不带锁按钮开关模块；
7、1个急停开关；
8、4个JZX系列24V继电器模块；
9、1个1.8寸共阳数码管显示模块；
10、交通灯控制模块1个；
11、装配流水线控制模块1个；
12、水塔水位控制模块1个；
13、1路0-10V可调模拟量发生器模块；
14、昆仑通态触摸屏TPC7072Gt：昆仑通态全新高端时尚G系列，是以先进的Cortex-A5 4核CPU为核心（主频1GHz）的高性能嵌入式一体化触摸屏。全系列产品升级到4G内存，标配以太网接口（另有双USB、双以太网型号Gn）。同时还预装了MCGSPRO版组态软件（运行版），具备强大的图像显示和数据处理功能。
15、提供配套全部硬件的实验例程。
三、实物控制对象

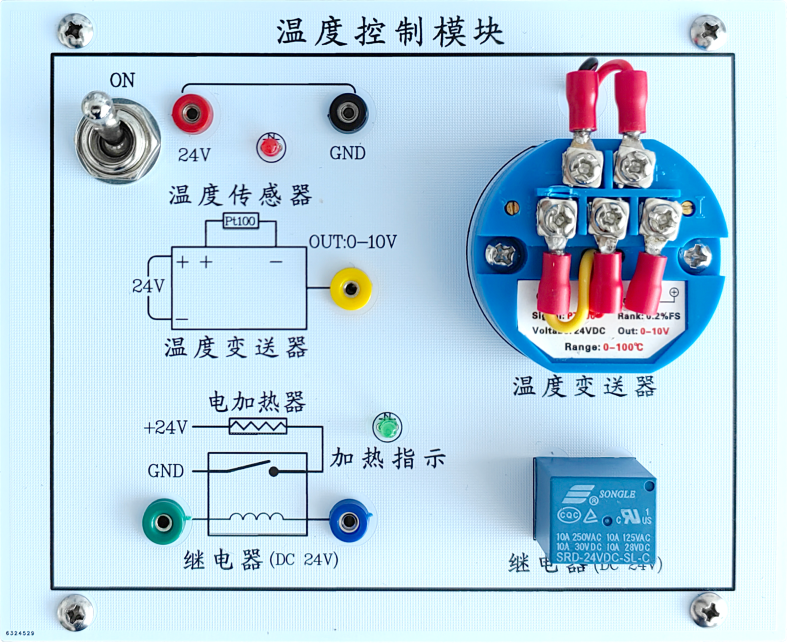

1、温度闭环控制模块盒：含温度传感器，温度变送器，电加热板等部件。

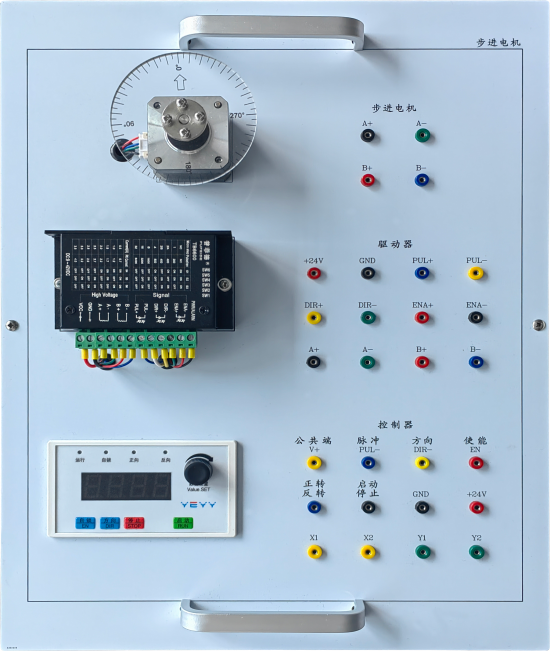

2、步进电机控制盒：含步进电机42BYGH、控制器YMS8-D和驱动器TB6600。
四、实验内容
1、基本指令练习
1) 与或非功能的实验
2) 定时器/计数器功能实验
2、数码管显示PLC控制实验
3、交通灯PLC控制实验
4、水塔水位PLC控制实验
5、装配流水线PLC控制实验
6、温度闭环控制实验
7、步进电机控制实验
8、触摸屏的应用实验
9、触摸屏和PLC联机控制实验
五、实验箱配置
序号 | 名称 | 说明 | 数量 |
1 | 主机箱 | 含机箱、详细组成里的全部内容 | 1台 |
2 | 温度闭环控制模块 | 1台 | |
3 | 步进电机控制盒 | 1台 | |
4 | 供电电源线 | 1.5m | 1根 |
5 | 2号实验导线 | 30cm-80cm | 25根 |
6 | 保险丝 | 2A | 1本 |
7 | 实验指导书 | 1套 |
附：使用本实验箱需要配置电脑一台
