- 产品名称：PLC控制触摸屏变频器技术综合实验箱
- 产品型号：QY-JXSY66
- 产品价格：

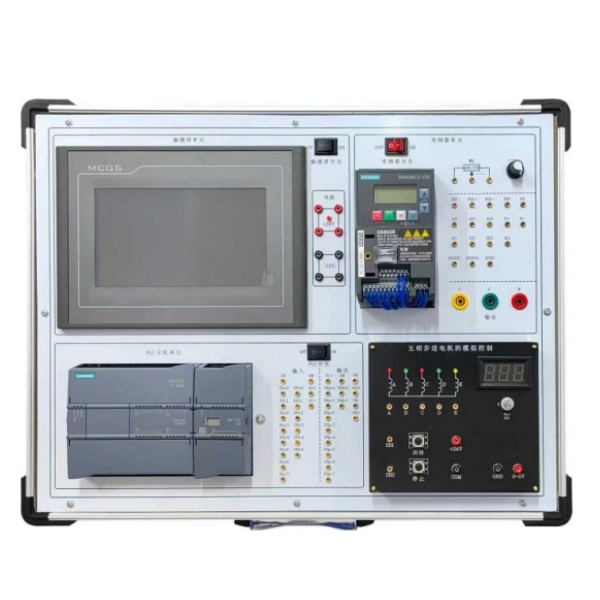

PLC控制触摸屏变频器技术综合实验箱
文章来源：
一、产品特点
1、可编程序控制器实验箱主要用于开展PLC控制技术实验的设备，功能上完全满足目前中高等院校的PLC教学要求。
2、采用模块化设计，包括PLC主机模块和多个模拟实验模块。各模块相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验模块都有独立的输入、输出、公共端，这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块，也为以后实验系统的升级提供了保障，也可根据用户要求，设计不同的实验模块。
3、实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
4、在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级。
二、产品主要组成
1.配备DC24V/10A电源，其纹波系数100mV,电压调整率小于2%，具备插孔式接线端子。
2.配备PLC控制器（西门子PLC 1214C DC/DC/DC）主机，PLC主机的I/O点全部引入可插拔接线端子，配备一体式结构编程器，同时配套PLC编程软件、及相应的编程电缆等。主机采用24V直流供电、24V直流输入、24V直流输出；板载数字I/O：14点输入/10点输出；)板载模拟I/O：2路输入。
3.扩展2路模拟量输出模块SM1232。
4.配备变频器单元,功率0.55kw，同时配置控制电机，变频器I/O线引出到插孔式接线端子。
5.配备触摸屏单元：采用7寸触摸屏，配置多种接口，有太网通信、串行通信接口和USB接口，可以在相关软件的支持下在触摸屏上直接编制控制程序，支持图形化编程。配备控制对象。
6.设计10个不同的控制对象板，其中有3套板上设计有0-5V可调电压输出以及0-5V电压显示仪表，所有实验板预留可插拔接线孔，可直接连PLC控制系统。
7.温度测量控制模块（实物）。
三、可以实现的实验
1、 可编程控制器的基本指令编程练习
2、 机械手动作的模拟
3、 LED数码显示控制
4、 十字路口交通灯控制
5、 液体混合装置控制的模拟
6、 轧钢机自动控制的模拟
7、 四节传送带的模拟
8、天塔之光
9、水塔水位的控制
10、步进电机的模拟控制
12、三相异步电机的启停控制、正反转控制和转速控制等。
13、系统配置了模拟量输入和输出功能，可以实现系统的闭环控制，如温度的闭环控制。
