立体仓库可编程控制实训考核模型QY-JDYT03

    文章来源:

  • 产品名称:立体仓库可编程控制实训考核模型QY-JDYT03
  • 产品型号:QY-JDYT03
  • 产品价格:

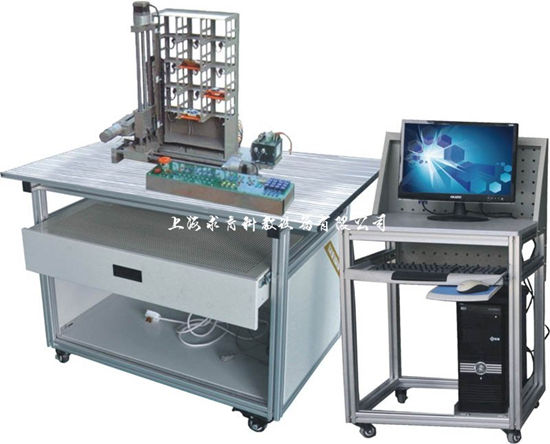

立体仓库模型

一、 技术指标:
1. 电源:AC220V
2. 外形尺寸:800×500×500 单位(mm)
3. 库位尺寸:115×85×100 单位(mm)
4. 材料:基板、库位均为铝合金型材,其它零件均为数控板金成型
5. I/O:输入:17点 输出:6点
二、技术特点:
1. 自动巷道叉车(磁力机械保护)
2. 双向库位设计,9库位(3层3列)
3. 通过按键或触摸屏(选配),实现手动、自动控制
4. I/O信号电源光耦隔离,24V/5V自适应
5. 可支持多种控制器:PLC(AB、西门子、三菱、松下、欧姆龙);I/O板卡
三、实验内容:
1. 电机及拖动原理。
2. 光反射式工业传感器的原理及应用。
3. 自动仓储系统在工业生产中的作用及应用。
4. 自动仓储系统控制方案的设计与实现。
5. 工业自动控制系统的组成及结构原理。
6. 可编程控制器(PLC)的原理及结构
7. PLC的编程训练及应用。
8. PLC的调试及运行。
9. 自动控制系统的调试及运行。
10. 机电一体化设备的使用及维护。
四、结构说明
1. 立体框架式库位
2. 三维运动叉车
3. 货叉
4. 水平运动电机
5. 进出移动电机
6. 垂直运动电机
7. 操控盘
8. 控制器
9. 电机驱动板
10. 直流电源
