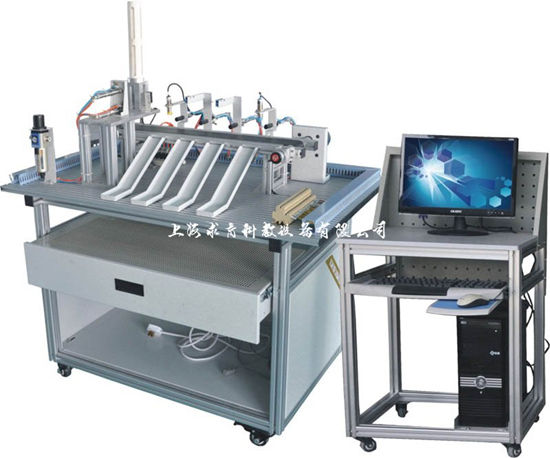

材料分拣实训装置QY-JDYT17

    文章来源:

  • 产品名称:材料分拣实训装置QY-JDYT17
  • 产品型号:QY-JDYT17
  • 产品价格:44500元
材料分拣实训装置

一、产品简介
QY-JDYT17材料分拣实训装置针对机电一体化教学的要求而研发的,它涵盖了PLC、气动控制、电机传动、电磁铁控制、位置控制、传感器检测等教学内容,是实际工业现场生产设备的微缩装置。基于多种传感器的检测,实现对不同材质、不同颜色物体的分拣。装置采用全开放式布局,可充分锻炼操作者系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。适合于自动化、电气自动化、电气工程等专业的《运动控制》、《气压系统》、《机电一体化技术》、《检测与转换技术》等课程开设实训课
二、产品特点
1.材料分拣装置由底板、实训桌、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成,物料传送部分由电机和同步传送带组成。
2.电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。PLC选用三菱FX1N-40MR(16路继电器输出24路输入)。
3.通过传感器信号采集,PLC编程,对交流电机、电磁阀、进行较复杂的开关量控制、置控制、时序逻辑控制,实现对传送带上的物料进行定位、辨识、分类。
注:静音气泵(用户自行采购),也可由本企业代为采购
三、技术参数
1.输入电源:单相三线~220V±10% 50Hz
2.气源:0.2Mpa~0.55Mpa
3.工作环境:温度-10℃~+40℃相对湿度&le;85%(25℃)海拔<4000m
4.装置容量:<0.5KW
5.外形尺寸:1000mm X 640mm X 1200mm
四、装置组成
1.实训装置结构有型材底板结构、铝合金型材实训台组成
2.气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成,
3.物料传送部分由单相交流电机及减速器和同步带组成
4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成

序号

设备名称

型号规格

数量

单位

备注

1

漏电开关

DZ47LE - 32

1



2

熔断器

RT18 - 32

1



3

24V 稳压电源

EST - H150S24

1



4

PLC 可编程控制器

FX2N - 48MR

1

三菱(主机型号可选择)

6

光电传感器

D - C73

1



7

颜色传感器

E3X - NA11

2



8

金属传感器

E2E - X5ME1

1



9

220V 电机

带减速装置

1

传送带动力源

10

1.5 &mu; F 电容

CBB61

1

单相电机启动使用

11

传送带

2X60X1820

1

(可由学校选择)

12

气动电磁阀

4V120 - M5

4

(可由学校选择品牌)

13

气缸

CDJ2B16 - 60 - B

4

(可由学校选择品牌)

14

斜槽



3



15

铝合金支架



1



16

继电器

LY2

4



17

接线端子



1



18

线槽

TB - 1512L 600 V 15 A 12 P

1



19

计算机

品牌计算机

1

电脑用户自备

五、实训项目
1.单相交流电机正反转控制
2.物料分拣系统的调试
3.气动控制技术应用
4.传感器技术应用
5.电磁铁技术应用
6.分拣出金属与非金属
7.分拣出黑色与白色块
8.分拣出红色与白色块
9.分拣铝质工件到任一料槽
10.分拣金属工件到任一料槽
11.分拣非金属工件到任一料槽
