机械传动创意组合测试实验台QY-JXSX07

    文章来源:

  • 产品名称:机械传动创意组合测试实验台QY-JXSX07
  • 产品型号:QY-JXSX07
  • 产品价格:

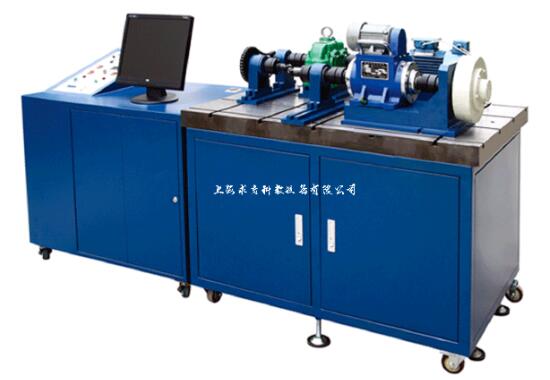

机械系统传动创新组合设计实验台

一、产品简介
QY-JXSX08机械系统传动创新组合设计实验台是机器或机组的主要组成部分,装置可以根据需要选择传动类型,组合出合理的机械传动方案,,对比分析不同方案的传动特点。
二、实验内容
1、装置可以拼装各种类型组合的机械传动,观察各种单级传动,分析其传动原理及特点;
2、装置可以对比分析不同组合传动的特点。
三、实验箱简介
1、实验箱配置及主要技术参数;实验箱备有63种162个自制零部件、20种标准件及8种外购件,还有4种5件拼装工具。
2、机械传动方案
主要有:
(1)单级传动:V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。
(2)变速器:参照CA6132精密车床变速器设计。
手动滑动套,使两三联齿轮分别沿二根花键轴滑移,通过三根传动轴(二根花键轴及一根平键轴)上不同的齿轮啮合,可得9级传动比。三根传动轴可三角形布置,也可展开布置。卸下平键轴,装上中介轮轴及介轮,可得含介轮的齿轮传动。
(3)多级组合传动:可在上述单级传动及变速器中任选两种或两种以上,用联轴器或离合器联接组成多级组合传动。
例如:
手轮—V带—槽轮机构组合传动
手轮—链—槽轮机构组合传动
手轮—V带—离合器—链—槽轮机构组合传动
手轮—锥齿轮—槽轮机构—V带组合传动
手轮—锥齿轮—槽轮机构—链轮组合传动
手轮—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
手轮—各种联轴器—链—槽轮机构组合传动
手轮—变速器(中介轮)—离合器—V带组合传动
手轮手轮—V带—蜗轮蜗杆—链—槽轮机构组合传动
手轮手轮—V带—蜗轮蜗杆—十字万向节—槽轮机构组合传动
手轮—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动
电机—V带—槽轮机构组合传动
电机—V带—链—槽轮机构组合传动
电机—V带—单十字万向联轴器传动
电机—V带—离合器—链—槽轮机构组合传动
电机—V带—槽轮机构—V带(或链轮)组合传动
电机—V带—滑块联轴器—V带(或链)组合传动
电机—V带—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
电机—V带—各种联轴器—链—槽轮机构组合传动
电机—V带—变速器(中介轮)—离合器—V带组合传动
电机—V带—蜗轮蜗杆—链—槽轮机构组合传动
手轮电机—V带—蜗轮蜗杆—十字万向节—槽轮机构组合传动
电机—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动
四、技术参数
电机功率:60W
工作台拼装后尺寸:720X480X270mm
零件箱尺寸:580x360x160
总 重 量:28Kg
