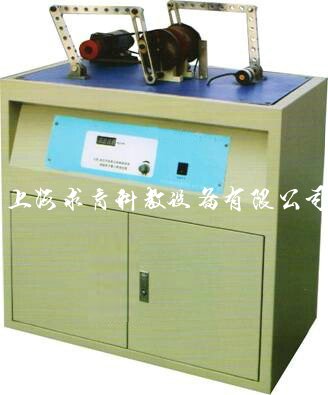

曲柄导杆摇杆机构实验台QY-JXSX18

    文章来源:

  • 产品名称:曲柄导杆摇杆机构实验台QY-JXSX18
  • 产品型号:QY-JXSX18
  • 产品价格:
曲柄导杆摇杆机构实验台

一、主要特点:
1. QY-JXSX18装置可进行四杆机构及六杆机构的简单拼装,并对曲柄及摇杆进行运动检测与仿真,培养学生的实际动手能力;
2. 装置利用计算机对平面机构参数优化设计、测试、仿真、分析,使学生熟悉计算机辅助设计与计算机仿真、测试分析有效的结合,培养学生的创新意识;
3. 实验台测试部分采用先进的单片机系统,该系统测试稳定、抗干扰性强;采用观点传感器、光栅角位移传感器和加速度传感器作为信号采集手段,具有较高的检测精度;培养学生几点一体化的设计概念。
二、实验内容:
1. 四杆机构、曲柄摇杆机构、导杆摇杆机构的虚拟设计及实物机构拼装;
2. 曲柄的运动参数测量,摇杆运动参数仿真及实测曲线对比分析;
3. 机架振动参数的测量及机构平衡实验;
4. 连杆上点的运动轨迹测量及分析。
三、技术参数:
1. 直流调速电机功率:70W;调速范围:0-200rpm;
2. 曲柄长度可调范围:20-40mm;导杆行程:0-160mm;
3. 摇杆行程:0-180mm;连杆行程:0-240mm;
4. 光栅角位移传感器:输出电压/脉冲数5V/1000P;
5. 外形尺寸:780×420×1025;
6. 实验台重量:42kg。
