机床电气电路综合实训考核鉴定装置QY-JCDQ07

文章来源：

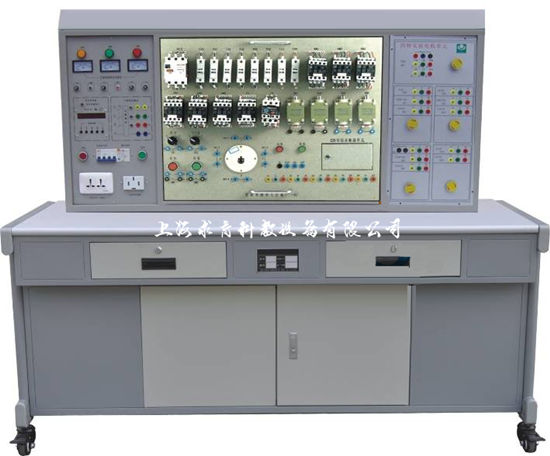

产品名称：机床电气电路综合实训考核鉴定装置QY-JCDQ07
产品型号：QY-JCDQ07
产品价格：30800

一、产品简介
QY-JCDQ07机床电气电路综合实训考核鉴定装置适用于课堂演示、机床电气控制原理性操作及实训实习考核。装置采用工业上通用的电器，可作为电工类职业培训的考核设备。
二、适用范围
通过更换挂箱能完成以下四种机床电路的实训考核：
1、万能铣床电气技能实训考核
2、卧式镗床电路技能实训考核
3、摇臂钻床电路技能实训考核
4、普通车床电路技能实训考核
每个电路均设有17-25个故障点，通过挂箱上的故障设置盒随机设计故障点。
三、产品特点
装置能完成四种机床电路的实训考核，设有电压型和电流型保护器，能确保操作者人身安全，还设有实验管理器，可设定实训时间，定时报警且切断电源。为学员的考核提供一个统一的标准。
装置设有单片机和全程监控三相输出工作电源相间、线间过载或短路，一旦发生即切断电源且告警，故障排除按下复位按钮后才能重新启动电源，确保设备安全。
四、技术性能
1、输入电源：三相四线～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA 4、外形尺寸：1500mm×750mm×1400mm
五、装置的构成及功能
装置主要有实训屏、实训机床电路挂箱、实训桌等组成。
（一）实训屏实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
（3）三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源，且设有报警与复位功能。
（4）实验管理器：具有设定实训时间，定时报警、切断电源等功能。
（5）设有380V和220V插座，为外部仪器提供工作电源。
2、辅助器件安装屏右边安装屏装有实训考核用的演示及验证电机，电机所有的接线口都已引到面板上，通过专用安全导线与实训考核电路挂箱连接。
3、四种机床考核电路及对应的故障点：
（一）万能铣床电路技能实训考核装置故障点设置一览表：

故障编号	故障现象	故障编号	故障现象
1	冷却泵不能启动	13	进给电机不能正转
2	主轴、进给均不能启动	14	工作台不能向上或向后进给
3	主轴无变速冲动	15	圆形工作台不能工作
4	主轴停止制动不正常	16	非圆工作台不能向右进给
5	主轴电机不能启动	17	非圆不能上下（或前后）进给，不能快进
6	主轴停止不能制动	18	不能上下（或前后）进给
7	主轴不能启动	19	不能向下（或前）进给
8	进给电机不能启动	20	进给电机不能反转
9	进给变速无冲动，圆形工作台不能工作	21	只能一地快进操作
10	工作台不能左右进给	22	不能快进
11	非圆工作台不工作	23	电磁阀不动作
12	工作台不能向左进给	24	进给电机不转

（二）卧式镗床电路技能实训考核挂箱故障点设置一览表：

故障编号	故障现象	故障编号	故障现象
1	机床不能启动	14	主轴电机不能正转
2	主轴正转不能启动	15	主轴只有点动控制
3	主轴正转不能启动	16	主轴电机不能正转
4	主轴正转不能启动	17	主轴电机不能反转
5	主轴正转不能启动	18	主轴正转工作不正常
6	主轴正转不能启动	19	主轴低速不能工作
7	主轴正转不能启动	20	主轴反转工作不正常
8	主轴正转不能启动	21	主轴高速不工作
9	主轴不能工作	22	快速电机不能正转
10	主轴无高速	23	快速电机不能正转
11	主轴停止无制动	24	快速电机不能反转
12	主轴变速无冲动	25	快速电机不转
13	变速冲动工作不正常

（三）摇臂钻床电路技能实训考核装置故障点设置一览表：

故障编号	故障现象	故障编号	故障现象
1	机床不工作	11	立柱不能松开
2	机床不工作	12	立柱不能松开
3	主轴电机不能启动	13	主轴箱不能保持松开
4	主轴电机不能启动	14	主轴箱不能松开
5	摇臂不能上升	15	机床不能启动
6	摇臂不能上升	16	冷却泵不能启动
7	摇臂不能下降	17	照明灯不亮
8	摇臂不能下降	18	主轴不工作
9	立柱不能夹紧	19	立柱夹紧电机不工作
10	立柱不能夹紧	20	摇臂不能升降

（四）普通车床电路技能实训考核挂箱故障点设置一览表：

故障编号	故障现象	故障编号	故障现象
1	机床无法启动	10	主轴、冷却泵电动机不能启动
2	机床无法启动	11	冷却泵不能启动
3	机床无法启动	12	冷却泵不能启动
4	照明灯不亮	13	冷却泵不能启动
5	机床无法启动	14	刀架不能快速移动
6	机床无法启动	15	主轴不工作
7	主轴、冷却泵电动机不能启动	16	冷却泵不工作
8	主轴电动机控制不能自锁	17	不能快速移动
9	主轴电动机控制不能自锁
