液晶电视维修技能实训考核装置QY-JDSY08

文章来源：

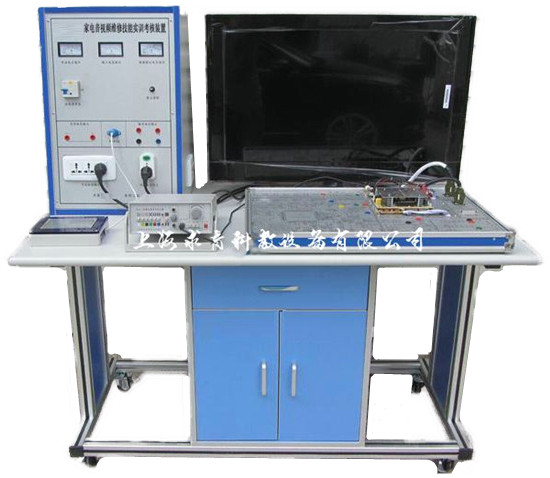

产品名称：液晶电视维修技能实训考核装置QY-JDSY08
产品型号：QY-JDSY08
产品价格：

一、产品简介
QY-JDSY08液晶电视维修技能实训考核装置包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。
液晶显示屏：32寸，对比度：600：1，亮度：400cd/m2,反应时间＜20ms。液晶电视模块：该系统包括无线智能故障转换接口(免布线)、开关稳压电路单元、逆变器背光驱动电路、遥控及本机键盘控制单元、视频信号处理单元、音频信号处理单元、音视频输入接口单元、AD模数转换、内置故障设置系统，
智能实训考核系统：该系统由电脑随机设置故障点。无线智能实训考核系统配智能考核软件和智能答题器，学生可以通过答题器与教师电脑进行数据交换，可以对学生考核情况进行统计分析。配备实训指导书。
二、技术参数
1.输入电源：单相三线制AC220V±10% 50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜200VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：130cm×70cm×135.5cm
三、产品配置
1.装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
（一）实训控制屏（铝塑面板）
2.交流电源（均带有过流保护）
输出电源：
市电不隔离输出 220V 50HZ
隔离变压器输出 220V 50HZ
3.直流电源：±16V/+12V
4.彩色信号发生器
（1）输出信号频率范围：第12频道
（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）
（4）信号制式：PAL-D/K
5.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口
（二）液晶显示器：32寸对比度： 600：1，亮度：500cd/m2, 反应时间：＜16ms
（三）实训组件
本装置由液晶彩电模块、智能实训考核系统组成。
1.液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机故障点）
2.智能实训考核系统
1、计算机可以监控1-126台家用电器智能考核台
2、已设置多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配智能答题器，学生可以通过答题器与都师进行数据交换
（四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实验项目
1. 黑屏故障分析与故障演示实验;
2. 有声音，无图像的故障分析与演示实验;
3. 键控电路的故障分析与演示实验;
4. 遥控接收电路的故障分析与演示实验;
5. 无光栅,无声音故障分析与演示实验;
6. 右声道无声音故障分析与演示实验;
7. 左声道无声音故障分析与演示实验;
8. 功放电路的故障分析与演示实验;
9. 遥控发射电路的故障分析与演示实验;
10.有光栅、无图像、无伴音的故障分析与演示实验;
11.液晶屏坏点检测演示实验;
12.液晶电视工作电压适应范围演示实验;
13.液晶电视综合性能测试实验.
