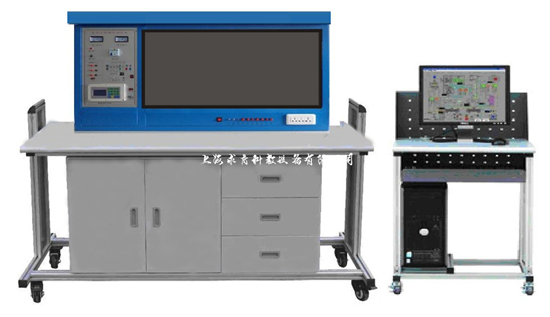

液晶电视调试组装维修技能实训装置QY-JDSY12

    文章来源:

  • 产品名称:液晶电视调试组装维修技能实训装置QY-JDSY12
  • 产品型号:QY-JDSY12
  • 产品价格:
液晶电视调试组装维修技能实训装置

一、产品简介
QY-JDSY12液晶电视调试组装维修技能实训装置适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
二、技术参数
1.输入电源:单相三线制AC220V±10% 50HZ
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
3.整机容量:<300VA
4.安全保护:动作电流≤30mA、动作时间≤0.1s
5.外形尺寸:160cm×80cm×135.5cm
三、产品配置
1、控制及交流电源部分
(1)提供单相交流电源、线间直接短路自动保护装置。控制实训台工作电源。
(2)提供~220V插座1只,为外部仪器提供工作电源。
2、直流电源部分
(1)开关电源:+5V,+24V、12V 。
(2)彩色电视信号发生器:采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确(图形、采样率高,色彩准确、图形选择有16频道 电视信号形式:分为圆、点、格、黑白格、彩色、单色等16种形式,可通过 按键直接选择(输出信号:有视频、伴音(中频6.5M)、射频输出接口) 信号制式:PAL-D/K.

(3)显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅  ,12级阶梯 ,  十字中心及显示幅值  , 四阶棋盘 , 彩色棋盘.
四、智能实训考核系统
1、计算机可以监控1-126台家用电器智能考核台
2、已设置多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码,进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配智能答题器,学生可以通过答题器与都师进行数据交换
五、液晶电视技术指标:
1.显示器尺寸:32寸;
2.对比度:400:1;
3.分辨率:1920×1080;
4.反应时间:<16 ms;
5.屏幕亮度:500cd/㎡;
6.视角:178度;
7.屏幕比例:16∶9;
8.制式:NTSC/PAL/SECAM;
9.输入:YPbPr;VGA;HDMI;AV;USB
10.工作电源:AC220V&plusmn;10%-50Hz;
11.环境温度:5℃~35℃;
12.相对湿度:&le;85%(25℃);
13.整机功耗:<100W;信号输入:射频48MHz-470MHz;
六.实训项目
1、认识液晶电视的内部结构 ;
2、认识液晶电视中各主要元器件的基本结构;
3、理解液晶电视中各主要元器件的基本工作原理;
4、认识液晶电视各主要单元电路的组成;
5
理解液晶电视各主要单元电路的工作原理;
6、认识液晶显示屏的组成及工作原理;
7、认识主要IC的功能及原理;
8、工厂菜单的进入方法及调试;
9、贴片元件的焊接方法;
10、电视机开关电源电路的工作原理;
11、三无故障现象的检测与处理;
12、摇控指示灯亮,三无故障现象的检修指导;
13、屏亮,有声音,无图像故障现象的检测与处理;
14、屏亮,无声音,无图像故障现象的检修指导;
15、声音正常,黑屏故障现象的检测与处理;
16、无伴音,图像正常故障现象的检测与处理;
17、按键无反应故障现象的检测与处理
18、遥控无反应故障现象的检测与处理;
19、不能读U盘故障现象的检修指导;
20、AV图像正常,无声音故障现象的检修指导;
21、白屏故障现象的检修指导;
22、图像偏色或缺色故障现象的检修指导;
23、花屏故障现象的检修指导;
24、接入VGA后无信号故障现象的检修指导;
25、指示灯不亮故障现象的检修指导;
26、一侧喇叭无声音故障现象的检测与处理;
27、无彩色故障现象的检修指导;
28、液晶屏点屏方法;
29、液晶屏接口定义;
30、整机装配;
31、电子调谐器的测量与分析
32、视频信号处理流程测量与分析
33、音频信号处理流程与分析
34、AD模数转换控制测量与分析
35、开关稳压电路测量与分析
36、逆变器背光驱动电路测量与分析
七.实训台配置(每台配置)

序号名称单位数量备注
1实训台1
2电烙铁1
3数字万用表1
4真空吸附笔1
5连接测试线1
6实训指导书1
6电脑桌1全室一个
