钳工桌钳工台钳工实验室设备QY-QG03

    文章来源:

  • 产品名称:钳工桌钳工台钳工实验室设备QY-QG03
  • 产品型号:钳工桌钳工台钳工实验室设备QY-QG03_上海求育
  • 产品价格:

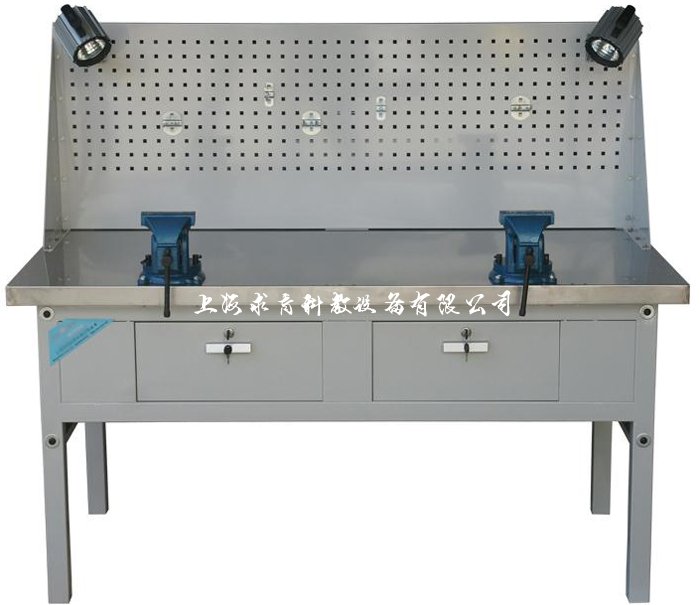

钳工实验室钳工桌钳工台整套设备

钳工是机械产品生产中应用最广泛的工种之一。如:机械产品的装配,调试,安装,维修。因此,它是各大院校、技校中专不可缺少的实训设备。通过它可以使学生熟悉各种工具的使用;掌握锤、锯、锉、凿、划线、测量等各种钳工的基本技能;提高学生的钳工工艺水平。
一、产品简介
QY-QG03钳工实验室钳工桌钳工台整套设备具有以下性能优点:
1、钳工桌采用标准的组合式拆装结构、构件互换一致性好。具有单面二工位、二个大容积的暗锁抽屉、可调重型垫脚。以利于运输、安装、存储放置、适应于各种不同实训场地。
2、钳工桌采用重型复合桌面,总厚度40mm(表面采用1.2mm铁板磷化喷塑处理,中间采用38mm实木复合板芯,底面采用板防火贴面板,经过60吨压力机胶合定型而成)。具有台面平整、防锈、承重性好、防震,噪音低等优点。
3、钳工桌组合构件采用50×50mm方钢管及1.2mm铁板焊接而成,表面经过磷化、喷塑处理。
二、性能参数:
钳工桌外形尺寸:长1600×宽750×高800mm3
隔离网幅面尺寸:长1480×高540mm2
抽屉内容积:宽440×高200×深440mm3   2只    桌面厚度:40mm
三、钳工实验室(2座/桌)每组配置清单:

序号 名  称
规  格
单位 数 量 备注
1 拆装型二工位钳工桌 1600×750×800 1 喷塑钢结构、镀锌钢板桌面
M10×120马车螺丝=8×1=8只
2 工位隔离及工具图纸挂网 1480×540 1 配支架2只、磁铁10只
3 台虎钳 5寸 2 M10×60螺丝=3×2 = 6只
4 钢锯架                   2
5 圆锉刀  8寸、12寸 1
6 半圆锉刀  8寸、12寸 1
7 扁锉刀  8寸、12寸 1
8 方锉刀  8寸、12寸 1
9 三角锉刀  8寸、12寸 1
10 划线平台(板) 300×400mm 1
11 榔头 1p 2
12 圆规 6寸 2
13 宽座直角尺 200×125mm 2
14 钢直尺 150 mm 2
15 划针(钨钢头) 长120 2
16 内外卡钳 6寸 1
17 三角刀 6寸 2
18 铲刀 450 mm 1
19 油石                   1
20 丝锥 M6、8、10、12、14 1
21 圆板牙 M6、8、10、12、14 1
22 凿子(扁)(尖) 13×260   6×260 1
23 什锦锉 一组 1
24 手虎钳 40 mm 1
25 钢锯条                   1
26 活动扳手 200×24   8寸 2
27 钢丝钳 8寸 2
28 一字螺丝刀 4寸 2
29 十字螺丝刀 4寸 2
30 呆扳手 8、10、14 1
31 铁皮剪刀                   1
32 丝攻扳手                   2
33 扳牙扳手                   2
34 尖嘴钳 6寸 2
35 铜丝刷                   1
四、钳工台可选配工具清单:
序号 名称 规格 单位 数 量 每桌建议 备注
1 拆装型配套工具货架(3层) 1900×620×2200 3 自选 每钳工实训室配6台工具架
2 A型工具分类塑料盒(白) 300×200×75                       自选 每架配30只
3 B型工具分类塑料盒(白) 380×300×50                       自选 每桌配4只+每架配30只
4 C型工具分类塑料盒(兰) 490×340×50                       自选 每架配15只
5 升降式圆凳 Φ320×420-500 2 自选
6 钢制移动式双面翻转黑板 1450×850 1 自选 每钳工实训室配1幅
7 台式砂轮机                       1 自选 三相380V50Hz
8 游标卡尺 150 mm 1 自选
9 样冲                       1 自选
10 圆板牙扳手3—6[20]                       1 自选
11 圆板牙扳手7—9[25]                       1 自选
12 圆板牙扳手10—11[30]                       1 自选
13 圆板牙扳手12—16[38]                       1 自选
14 钻头 Φ6、8、10、12、14 1 自选
15 小锉刀柄 8寸 1 自选
16 大锉刀柄 12寸 1 自选
17 高度游标 200 mm 1 自选
18 万能角度尺 320° 1 自选
19 千分尺 0-25 mm 1 自选
20 台钻 Z4116型                       自选 三相380V50Hz
21 带锯床                                             自选 三相380V50Hz
22 线切割                                             自选 三相380V50Hz
23 平面磨床                                             自选 三相380V50Hz
24 11mm双面平磨铁板                       Kg                       自选 尺寸根据客户要求
25 15mm双面平磨铁板                       Kg                       自选 尺寸根据客户要求
26 圆柱销 Φ6、Φ8、Φ10 Kg                       自选 无心磨加工、负0.05-0.10mm
27 圆柱销 Φ12、Φ14 Kg                       自选 无心磨加工、负0.05-0.10mm
28 钳工实训室管理制度 挂板900×600mm                       自选 引自《机械实验室规章制度》配双面胶
29 钳工实训安全管理制度 挂板900×600mm                       自选 引自《机械实验室规章制度》配双面胶
30 钳工实习教师工作规范 挂板900×600mm                       自选 引自《机械实验室规章制度》配双面胶
31 钳工实习教师工作规范 挂板900×600mm                       自选 引自《机械实验室规章制度》配双面胶
32 钳工设备安全操作规程 挂板900×600mm                       自选 引自《机械实验室规章制度》配双面胶
33 J06工具钳工(中级工考核片)                                                                   自选 视频文件,磁盘容量:0.71G
34 J06工具钳工(中级工考核片)                                                                   自选 视频文件,磁盘容量:1.00G
35 J08中级钳工技能训练与考核题例精选                                                                   自选 视频文件,磁盘容量:0.35G
36 J22机械制造工艺基础                                                                   自选 视频文件,磁盘容量:1.57G
37 J23公差配合与技术测量                                                                   自选 视频文件,磁盘容量:0.96G
38 J27常用量具及其使用方法                                                                   自选 视频文件,磁盘容量:0.25G
39 J28形位误差的检测                                                                   自选 视频文件,磁盘容量:0.30G
