钳工台实训桌QY-QG05

    文章来源:

  • 产品名称:钳工台实训桌QY-QG05
  • 产品型号:钳工台实训桌QY-QG05_上海求育
  • 产品价格:8500元
钳工实验室实训桌实训台

一、产品简介
QY-QG06钳工技能实训装置具有以下性能优点:
1、钳工桌采用标准的组合式拆装结构、构件互换一致性好。具有双面四工位、四个大容积的暗锁抽屉、可调重型垫脚。以利于运输、安装、存储放置、适应于各种不同实训场地。
2、钳工桌采用重型复合桌面,总厚度40mm(表面采用1.2mm亚光镀锌铁板,中间采用38mm实木复合板芯,底面采用板防火贴面板,经过60吨压力机胶合定型而成)。具有台面平整、抗划伤、防锈、承重性好、防震,噪音低等优点。
3、钳工桌组合构件,采用50×50mm方钢管及1.2mm铁板焊接而成。表面经过磷化、喷塑处理。美观大方,经久耐用。
4、钳工桌它可配备本公司推出的专用工具材料货架及各种工具分类盒,对实训工具、量具、材料进行规范化管理。
5、钳工桌它可选配《实训室管理制度》、《工作规范》、《安全操作规程》等各种挂板,对钳工实验室人员及设备的安全教育与宣传。
6、钳工桌它可选配相关的教学视频,协助教学培训。详见《ZQG-4型钳工桌选配工具资料清单》
二、性能参数:
钳工桌外形尺寸:长1600×宽1100×高800mm3
隔离网幅面尺寸:长1570×高540mm2
抽屉内容积:宽440×高200×深440mm3 桌面厚度:40mm
钳工是机械产品生产中应用最广泛的工种之一。如:机械产品的装配,调试,安装,维修。因此,它是各大院校、技校中专不可缺少的实训设备。通过它可以使学生熟悉各种工具的使用;掌握锯、锉、凿、划线、测量、钻孔、攻丝、套丝、装配刀具刃磨等各种钳工的基本技能;提高学生的钳工工艺水平。
钳工实验室(一张桌2座/组)每组详细配置如下:

序号 名 称 规 格 单位 数 量 备注
1 拆装型二工位钳工桌 1600×750×800 1 喷塑钢结构、
镀锌钢板桌面
M10×120马车
螺丝=8×1=8只
2 工位隔离及工具图纸挂网 1480×540 1 配支架2只、磁铁10只
3 台虎钳 5寸 2 M10×60螺丝=3×2 = 6只
4 钢锯架   2
5 圆锉刀 8寸、12寸 1
6 半圆锉刀 8寸、12寸 1
7 扁锉刀 8寸、12寸 1
8 方锉刀 8寸、12寸 1
9 三角锉刀 8寸、12寸 1
10 划线平台(板) 300×400mm 1
11 榔头 1p 2
12 圆规 6寸 2
13 宽座直角尺 200×125mm 2
14 钢直尺 150 mm 2
15 划针(钨钢头) 长120 2
16 内外卡钳 6寸 1
17 三角刀 6寸 2
18 铲刀 450 mm 1
19 油石   1
20 丝锥 M6、8、10、12、14 1
21 圆板牙 M6、8、10、12、14 1
22 凿子(扁)(尖) 13×260 6×260 1
23 什锦锉 一组 1
24 手虎钳 40 mm 1
25 钢锯条   1
26 活动扳手 200×24 8寸 2
27 钢丝钳 8寸 2
28 一字螺丝刀 4寸 2
29 十字螺丝刀 4寸 2
30 呆扳手 8、10、14 1
31 铁皮剪刀   1
32 丝攻扳手   2
33 扳牙扳手   2
34 尖嘴钳 6寸 2
35 铜丝刷   1


产品图片 产品名称 规格型号 价格(元) 产品详情
焊接实训成套多功能教学设备 焊接实训成套多功能教学设备 QY-HQ8   查看详情
焊工,铆工实验室实训桌实训台 焊工,铆工实验室实训桌实训台 QY-HQ07   查看详情
钳工培训实验室实训桌实训台 钳工培训实验室实训桌实训台 QY-QG06   查看详情
钳工实训台实训桌整套设备 钳工实训台实训桌整套设备 QY-QG05   查看详情
钳工实验室钳工桌钳工台整套设备 钳工实验室钳工桌钳工台整套设备 QY-QG03   查看详情
钳工实验室成套设备 钳工实验室成套设备 QY-QG02   查看详情
钳工实训室设备 钳工实训室设备 QY-QG01  23600 查看详情
重型钳工桌钳工台 重型钳工桌钳工台 QY-QG04   查看详情

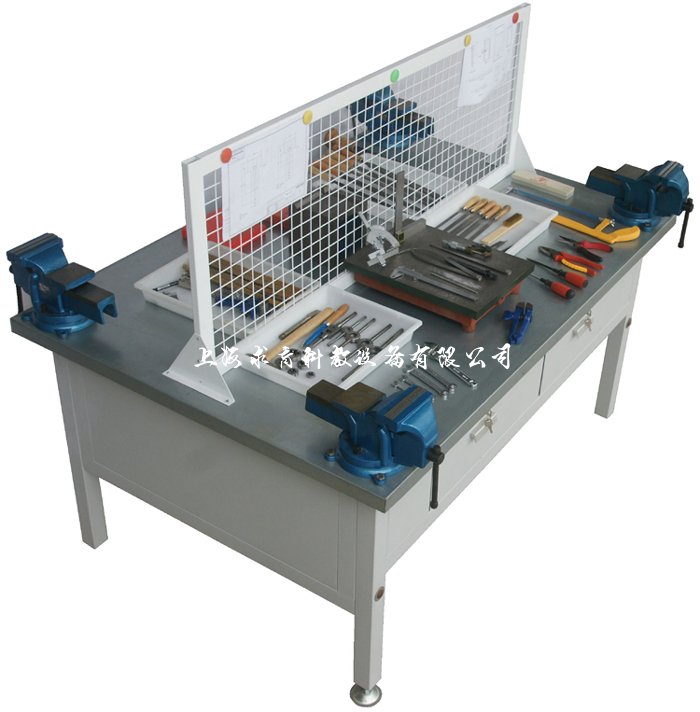

钳工实训台实训桌整套设备

一、产品简介
QY-QG05实训台整套设由支架、桌面板及钢丝防护网组成。支架部分采用1.3mm厚钢板冷轧制作的60×60mm方钢管,经保护焊焊接,经过去锈、凌化,喷漆塑而成;桌面板为32mm厚的刨花板压制而成。结构牢固、可靠实用,用户可根据实际需求选配一张1.2mm厚的镀锌板放于桌面
二、桌体结构
1、尺寸(cm):150*150*80
2、材质:钢木结构
三、配置清单(4座/桌)
能完成常用工具:锤、锯、锉、凿、划线等的认识和正确熟练使用工具训练加工、装配、调试、安装、维修等技能。

序号 名 称 规格 单位 数量
1 钳工桌(钢木结构) 150*150*80 1
2 台虎钳 4寸 4
3 钢锯架   4
4 圆锉刀 8 、12寸 2
5 半圆锉刀 8、 12寸 2
6 方锉刀 8 、12寸 2
7 扁锉刀 8 、12寸 2
8 三角锉刀 8 、12寸 2
9 划线平板   2
10 榔头   4
11 圆规   4
12 角尺   4
13 钢尺 150 4
14 划针 长120 4
15 内外卡钳   2
16 三角刀   4
17 铲刀 14寸 4
18 油石   2
19 丝锥 M 6、8、10、12、14 2
20 扳牙 M 6、8、10、12、14 2
21 凿子   2
22 什锦锉   2
23 手虎钳   2
24 钢锯条   2
25 活动扳手 200*24 4
26 钢丝钳   4
27 一字批   4
28 十字批   4
29 呆扳手 8、10、14 2
30 铁皮剪刀   2
31 丝攻扳手   4
32 扳牙扳手   4
33 尖嘴钳   4
34 钢丝刷   4
