北京吉普2020汽车电器电路维修实训台QY-QCDL12

    文章来源:

  • 产品名称:北京吉普2020汽车电器电路维修实训台QY-QCDL12
  • 产品型号:QY-QCDL12
  • 产品价格:56000元

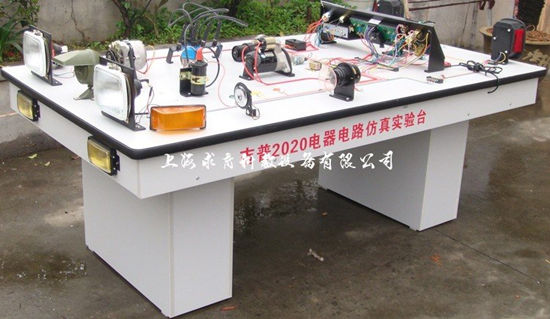

吉普2020汽车电器电路实验台

一、产品特点
QY-QCDL12装置采用北京吉普2020汽车电器电路,可同时供多位学生实习各类电器系统。比如,启动点火、仪表信号、照明信号等其它系统,老师可以在实验台上任何部位制造故障,由学生自行排除,也可以拆掉台上所有电器接头,要求学生按照汽车线路图自行安装。
二、设计参数
外形尺寸:210×110×80cm,净重80kg
电源:交流220V 50HZ 工作电源:直流12V
1、先将两小柜放好至规定距离,再将台面对准放好即可。
2、将台上电源插头接上220V交流电源,打开启动开关起动,进行演示。
3、产品设有隐蔽断线故障8例分别如下:①远光②小灯③喇叭④仪表⑤雨刮⑥转向灯⑦启动⑧点火。
三、工作内容

1、启动系统正常工作情况、故障时情况。
2、点火系统可演示点火快慢及故障情况。
3、开关系统、① 启动开关、转向开关、雨刮开关、变光开关、停车灯开关、喇叭开关、②车灯开关、分小灯大灯、③雾灯开关:分前雾灯④危险灯开关、其余执行器开关(用模拟开关代替)。
4、仪表系统可演示发动机转速、工作及故障情况,可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示等。
5、灯光系统:可演示大灯、小灯、前后雾灯、前转向灯、停车灯、左右转向灯、制动灯、倒车灯、危险报警灯、牌照灯等内部照明灯。
6、清洁系统:可演示刮水电机。
