东风EQ1118汽车仿真电路实验台QY-QCDL15

    文章来源:

  • 产品名称:东风EQ1118汽车仿真电路实验台QY-QCDL15
  • 产品型号:QY-QCDL15
  • 产品价格:65000元

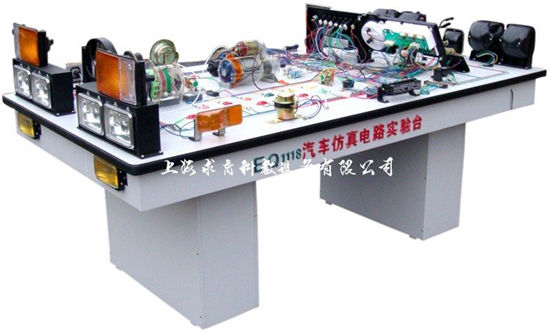

EQ1118 汽车仿真电路实验台

一、产品特点:
QY-QCDL15装置采用东风EQ1118汽车仿真电路,可同时供多位学生实习各类电器系统。比如,启动点火、仪表信号、照明信号等其它系统,老师可以在实验台上任何部位制造故障,由学生自行排除,也可以拆掉台上所有电器接头,要求学生按照汽车线路图自行安装。
二、安装说明:
外形尺寸:210×110×80cm,净重80kg
电源:交流220V 50HZ 工作电源:直流12V
1、先将两小柜放好至规定距离,再将台面对准放好即可。
2、将台上电源插头接上220V交流电源,打开启动开关起动,进行演示。
3、本产品设有断线故障8例分别如下:1)大灯、2)小灯、3)转向、4)制动、5)喇叭、6)雾灯、7)雨刮、8)启动。
三、工作内容:
1、启动系统正常工作情况、故障时情况。
2、点火系统可演示点火快慢及故障情况。
3、开关系统、①组合开关:分点火启动开关、转向开关、雨刮开关、喷水电机开关、变光开关、停车灯开关、喇叭开关、②车灯开关、分小灯大灯、③雾灯开关:分前雾灯后雾灯④危险灯开关、其余执行器开关(用模拟开关代替)。
4、仪表系统可演示发动机转速、时速、工作及故障情况,可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示等。
5、灯光系统:可演示大灯、小灯、前后雾灯、前转向灯、停车灯、左右转向灯、制动灯、倒车灯、危险报警灯、牌照灯等内部照明灯。
6、清洁系统:可演示刮水电机、喷水电机。
7、空调系统:可演示鼓风机、冷凝器风扇、其中压缩机、电磁阀、(用灯光显示代替)冷量开关、热敏开关、高压开关、室温开关、压缩机开关、空调水温开关(用模拟开关演示)
四、注意事项:
产品仿照真车生产,但不能完全代替真车全车电气,以免造成误解,部分电器系统只能用开关演示。
