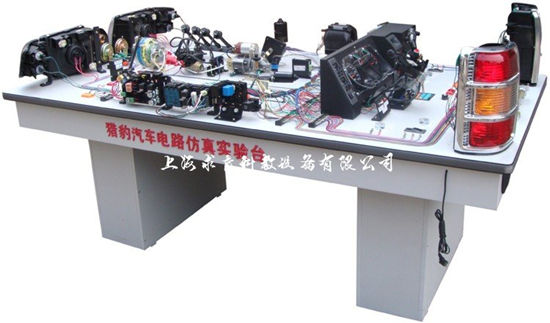

猎豹汽车仿真电路维修实验台QY-QCDL16

文章来源：

产品名称：猎豹汽车仿真电路维修实验台QY-QCDL16
产品型号：QY-QCDL16
产品价格：68000

一、产品特点：
QY-QCDL16猎豹CJY6470电器电路系统，可同时供多位学生实习各类电器系统。比如：电源、启动、点火、开关、仪表、灯光、清洁、空调、电控、保险及辅助系统等组成。老师可以在实验台上任何部位设计故障，由学生自行排除，也可以拆掉台上所有电器接头，要求学生按照汽车电路图自行安装。
二、设计参数
外形尺寸：210×110×80cm，净重100kg
电源：交流220V 50HZ 工作电源：直流12V
1、取出电瓶，揭去电瓶注液孔上的密封不干胶，卸下排气栓，注入电瓶液至规定线位，拧紧排气栓，将溅出的电瓶液及时擦干净，等电解液静置半小时后，用充电器充电3-5小时，然后接好正负两极，将台架上电源插头接上220V电源，打开启动开关起动进行各类系统工作。
2、工作时间不易过长，使用后必须拆下正负两极，再将电瓶充电8-10小时，详细说明请细读电瓶使用说明书。
3、本产品设有断线故障8例分板如下：①小灯②大灯③转向④车速表⑤转速表⑥点火⑦后刮水电机⑧空调。
三、操作面板使用：
1、数字键0-9仅供输入数字使用
2、清除错误：把已经输入的编号去掉。
3、系统自检：就是检查系统是否正常。
4、故障设置：也就是输入保存的意思，需要输入故障编号个位数前加零，比如输入01必须再按故障设置键设立成功，如果要进行组合，就要同上反复设置，一组最多只能组合８例故障。
5、全部清除：就是把所有设置的编号全部清空，恢复原来的状态。
6、故障显示：指当前存在的编号一个一个的显示出来。
7、锁定设置：具有锁住键盘及解锁功能。该系统初设密码为88，当你输入88，按锁定设置键，显示屏出现LCC时，系统将无法正常操作，需要你重新输入密码88显示屏出现L――时，你可以更改想要的新密码，当你输入新密码，必须按一下锁定键方可设定。如不需要更改请再按一下锁定设置键。
8、组合清除/组合读取/组合储存/单个清除：附键。
四、注意事项：
产品在某方面不能完全照汽车相同，以免造成误解，部分电器系统只能用开关演示。
