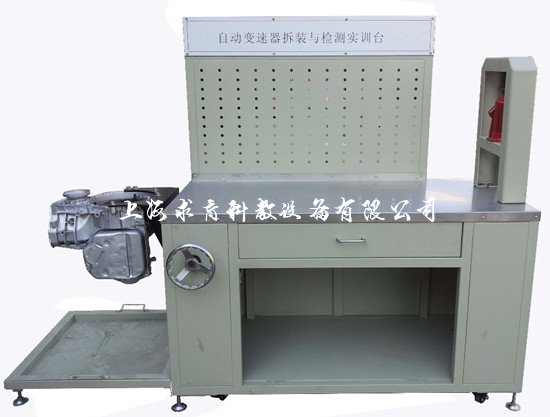

汽车自动变速器拆装与检测实训台QY-QCBS01

文章来源：

产品名称：汽车自动变速器拆装与检测实训台QY-QCBS01
产品型号：QY-QCBS01
产品价格：

一、产品简介
QY-QCBS01汽车自动变速器拆装与检测实训台满足“全国职业院校技能大赛” “汽车自动变速器拆装与检测”项目比赛要求，可对自动变速器进行拆卸与装配技能的实训考核。
二、功能特点
1.材质：
该设备整体框架采用40×40mm高强度的方钢，四周蒙钢板焊接而成，表面经喷涂工艺处理，台面采用304不锈钢制作。
2.结构：
该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。
网孔板安装在实训台正前方，配备有专用挂钩，配专用工具，便于挂置自动变速箱元器件与专用工具使用；实训台右侧安装有2T手动压床，用于变速箱轴承拆装作业；实训台正面上部设有抽屉，用于放置专用测量工具，下部为元器件存放柜；实训台左侧设有隐藏式减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配；设置有活动式接油盘。
3.设备配备大众01M自动变速器总成(带电子阀线束，易于拆装)，并装在专用隐藏式减速翻转翻转架上。
4.实训台底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
三、基本配置(每台)

序号	品目名称	技术参数	单位	数量
1	实训台(带自锁脚轮与固定调节螺栓)	1400×750×800mm漆面采用喷涂技术（配两个抽屉）	台	1
2	网孔板，挂钩20个	1400×40×800mm(，配备有专用挂钩5种规格，每种4个	套	1
3	压床	2T（装在台架上）带摇杆	台	1
4	自动变速器总成	大众01M(CLK)，带电子阀线束，带传感器两个，档位开关一个	套	1
5	接油盆	750×550×35mm(长×宽×深)	个	1
6	配套专用拆装工具	14件/套；专用拆装工具： 401压板、402压板、412压力工具、442压力法兰、40/203/1套管分离、415A套管、418A套管、382测量装置与导板、3292/1装配工具、3110套管、输线取子3373、装环3267、板T40100、460拆装设备。	套	1
8	配套常用测量工具	6件/套；磁力表架、千分表、塞尺、游标卡尺、千分尺、百分表。	套	1
9	配桌面螺丝盘一个	不锈钢制作	个	1
10	配套维修手册，视频光盘	大众01M	套	1
