大众01N汽车自动变速器实训台QY-QCBS18

    文章来源:

  • 产品名称:大众01N汽车自动变速器实训台QY-QCBS18
  • 产品型号:QY-QCBS18
  • 产品价格:

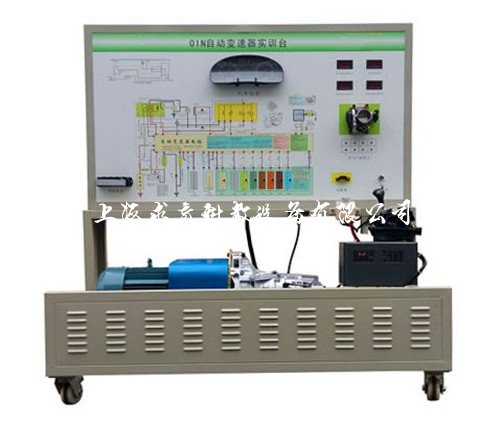

大众帕萨特01N自动变速器实训台

一、产品简介
QY-QCBS18大众帕萨特01N自动变速器实训台采用大众帕萨特01N电控自动变速器总成,展示电控自动变速器组成结构和工作过程。适用于各类型学校对自动变速器理论和维修实训的教学需要。
二、功能特点
1.实训台采用真实可运行的电控自动变速器、由可调速三相异步电动机驱动,可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作,充分展示自动变速器的组成结构和工作过程。
2.实训台装有电机直接驱动变速器,电机与变速器通过联轴直接固定.可通过变频器设定电机铭牌上规定的额定电流值,实现用电子热过载继电器来防止电机过载,为了防止机械设备起动/停止期间的冲击,可通过变频器设定进行加速/减速。
3.实训台面板采用铝塑板,打印有永不褪色的UV平板喷绘彩色电路图;学员可直观对照电路图和实物,认识和分析自动变速器控制系统的工作原理;安装有检测端子,可直接在面板上检测各传感器、执行器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化;安装有诊断座,可连接专用或通用型汽车解码器,对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。
5.实训台面板上安装有自动变速器各电磁阀指示灯,实时显示各电磁阀的工作状态。实训台配备有电机防护罩、输出轴防护罩等安全保护装置。
三、技术规格
外形尺寸:1600×900×1700mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
输入电源;交流220V±10% 50Hz
工作电源;直流12V
三相异步电动机:
电  压:AC 380V/660V
电  流:8.2A/4.7A
功  率:4KW/5.5kw
转  速:2880r/min
变频器:
功  率:5.5KW/7.5KW
输  入:AC 3PH 380V±15%
输  出:9A/13A  AC3PH  0~380V  0~400Hz
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
面板柜:1.5mm冷板冲压成形,背面设置维修门;
四、基本配置(每台)

序号名       称规格型号单位数量
1检测控制面板装有各种检测端子以及彩色电路图

1
2组合仪表 1
3发动机自动变速器控制电脑(ECU) 1
4诊断座 1
5点火开关 1
6压力表0-25kg/cm21
7自动变速器总成 1
8节气门总成 1
9曲轴传感器及信号盘 1
10变速器档杆总成 1
11变速器油散热装置 1
12三相异步电动机5.5KW 380V1
13变频器7.5KW 380V1
14刹车机构装置 1
15移动台架(带自锁脚轮装置)1600×900×1700mm(长×宽×高)1
16故障模拟与故障排除装置 1
