起亚K5汽车自动变速器维修实训台QY-ZD37

    文章来源:

  • 产品名称:起亚K5汽车自动变速器维修实训台QY-ZD37
  • 产品型号:QY-ZD37
  • 产品价格:

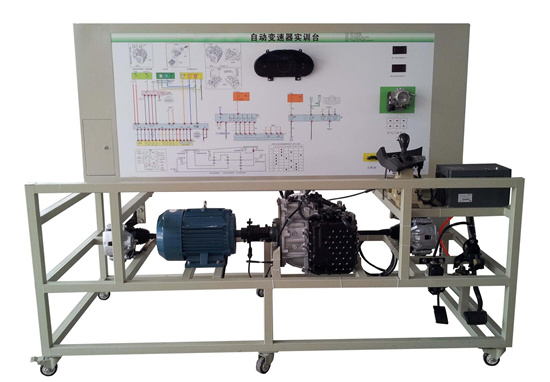

起亚K5自动变速器实训台

产品信息
产品名称:起亚K5自动变速器实训台
产品品牌:上海求育
产品型号:QY-ZD37
产品简介
QY-ZD37设备采用起亚K5电控自动变速器总成为基础,展示电控自动变速器组成结构和工作过程.适用于各类型学校对自动变速器理论和维修实训的教学需要.
产品特点
1.实训台采用真实可运行的起亚K5电控自动变速器、由可调速三相异步电动机驱动,可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作,充分展示自动变速器的组成结构和工作过程.
2.电机直接驱动变速器,电机与变速器通过联轴直接固定.可通过变频器设定电机铭牌上规定的额定电流值,实现用电子热过载继电器来防止电机过载,为了防止机械设备起动/停止期间的冲击,可通过变频器设定进行加速/减速.
3.实训台面板采用铝塑板,打印有喷绘彩色电路图;学员可直观对照电路图和实物,认识和分析自动变速器控制系统的工作原理;安装有检测端子,可直接在面板上检测各传感器、执行器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等.
4.实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化;安装有诊断座,可连接专用或通用型汽车解码器,对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能.
5.实训台面板上安装有自动变速器各电磁阀指示灯,实时显示各电磁阀的工作状态;配备有电机防护罩、输出轴防护罩等安全保护装置
技术参数
外形尺寸:1600×900×1700mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
输入电源;交流220V±10% 50Hz
工作电源;直流12V
三相异步电动机:
电  压:AC 380V/660V
电  流:8.2A/4.7A
功  率:4KW/5.5kw
转  速:2880r/min
变频器:
功  率:5.5KW/7.5KW
输  入:AC 3PH 380V±15%
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
面板柜:1.5mm冷板冲压成形,背面设置维修门;
基本配置(每台)

序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图

1
2 组合仪表   1
3 发动机自动变速器控制电脑(ECU)   1
4 诊断座   1
5 点火开关   1
6 压力表 0-25kg/cm2 1
7 自动变速器总成   1
8 节气门总成   1
9 曲轴传感器及信号盘   1
10 变速器档杆总成   1
11 变速器油散热装置   1
12 三相异步电动机 5.5KW 380V 1
13 变频器 7.5KW 380V 1
14 刹车机构装置   1
15 移动台架(带自锁脚轮装置) 1600×900×1700mm(长×宽×高) 1
16 故障模拟与故障排除装置   1
