一、产品特点

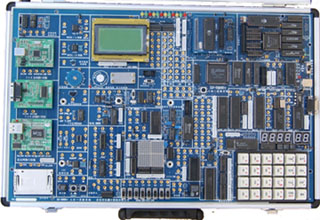

QY-JXSY36实验箱是集51、96、8088三大系列CPU于一体的三合一实验系统，内置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。
实验箱内置51/96通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。实验电路单元独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。主机板留有系统总线接口，通过单片机仿真器调试用户系统。不需编程器，可直接烧录AT89S5X单片机。
实验箱可以联PC机运行，在与上位软件联机的状态下，实现各种调试和运行的操作；也可以脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
二、产品配置
•硬件：
（1）仿真器与单片机微机系统扩展：51/96单片机仿真器，89S52CPU卡，80C196CPU卡，8088CPU，64K程序存储器，64K数据存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
（2）输入/输出：128*64LCD图文电路（或字符式1602LCD），16*16LED点阵电路，开关逻辑电平输入/输出，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口，PWM电路。
（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485、看门狗MAX813L等；
（4）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等；
*（5）新型实用接口电路：数字温度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日历钟（PCF8563）、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。
（6）可选配逻辑分析仪；
•软件：
系统配置Win98/2000/xp等操作平台的单片机、微机仿真调试软件，支持汇编、C51、C语言编译、调试；单片机在线下载软件等。
•电源：
系统内置高性能直流稳压电源。`
•机箱：
系统配置轻便铝合金箱子作为实验箱机箱。
三、实验项目
51实验部份
软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255A、B、C口输出方波实验；
（6）8255PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；☆
（13）微型打印机打印字符、曲线、汉字实验；☆
（14）日历时钟DS12887控制实验；☆
(15)I2C储存卡读写实验；
（16）语音芯片ISD1420控制实验（录音）；☆
（17）语音芯片ISD1420控制实验（放音）；☆
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16LED点阵显示实验；
（23）128*64LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力实验；
*（29）CAN总线通讯接口实验；☆
*（30）以太网TCP/IP协议接口实验；☆
*（31）USB2.0通讯接口实验。
*（32）DS18B20单总线温度测量实验
*（33）红外线遥控收发实验
*（34）TLC549串行A/D转换实验
*（35）TLC561510位D/A串行转换实验
*（36）PCF8563I²C日历时钟实验
*（37）看门狗实验
*（38）PWM实验
96实验部份
软件实验
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)数字区传送子程序
(5)数据排序实验
(6)查找相同个数
(7)无符号双字节快速乘法子程序
(8)多分支程序
硬件实验
(1)P1口亮灯实验
(2)P1口转弯灯实验
(3)P2.6口输入，P1口输出
(4)工业顺序控制
(5)8255A、B、C口输出方波
(6)8255PA口控制PB口
(7)8255控制交通灯
(8)简单I/O扩展
(9)A/D转换实验
(10)D/A转换实验
(11)8279键盘显示实验
(12)通用打印机☆
(13)继电器控制
(14)8253方波
(15)步进电机控制
88实验部份
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
(4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求最大数和最小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16*16LED点阵显示实验
（18）128*64LCD液晶显示实验
（19）8237DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279键盘显示实验
（22）温度控制实验
（23）压力测量实验
说明：“*”只支持本机型，其余相同。
实验项目打“☆”号为选配扩展卡实验。
