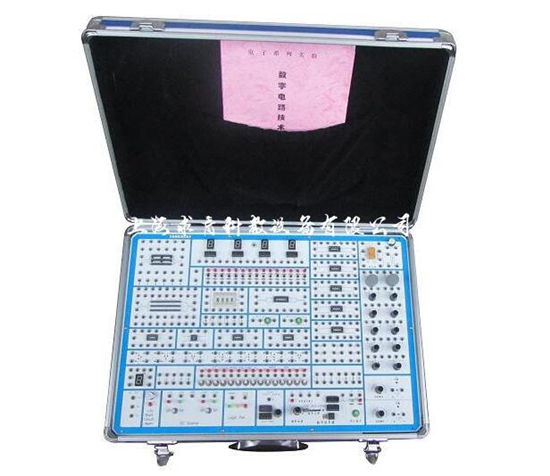

数字电路实验箱C

一、产品简介
1、实验板
(1)母板采用2mm厚印制线路板制成,正面印有连线、字符等,反面是相应的印刷线路及有关元器件等。
(2)母板上设有若干个高可靠的圆脚集成块插座(8P、14P、16P、20P、28P、及40P)及60多根高可靠的镀银长紫铜管,供插电阻、电容、电位器和三极管等。母板上固定器件有多圈电位器、电容器、按钮开关以及晶振等。还设有340多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点,实验接线时,只要拿锁紧插头线相互连接即可。
(3)母板设计合理,接触可靠,实验灵活方便。彻底解决了长期使用接触不良等问题。
2、直流电源 提供±5V/0.5A和±15V/0.5A的稳压源四路,均有短路保护自动恢复功能,其中+5V电源具有短路报警、指示功能。`
3、脉冲信号源 提供正、负输出单次脉冲一组和一组频率1HZ、1KHZ、20KHZ附近连续可调的方波脉冲源,通过频率细调多圈电位器对输出频率进行细调。
4、三态逻辑测试笔 高电平为红色发光管亮,低电平为绿色发光管亮,高阻态或电平处于不高不低的电平值时黄色发光管亮。
5、电平指示 15位红色LED
6、逻辑开关 15位红色LED
7、数字显示 四位七段LED
8、拨码开关 四位可逆十进制拨码开关
9、保护箱 高强度ABS工程塑料保护箱,外形尺寸为:512mmX357mmX176mm有把手等,造形美观大方。
10、备有实验连接线和实验指导书等。
二、技术参数
1、工作电源:单相交流220V±5% 50HZ
2、外形尺寸:512mm×357mm×176mm
3、整机功耗:<60W
4、环境温度:-5℃~40℃
5、相对湿度:&le;85%(25℃)
三、实验项目
设备提供详细实验指导书,学校可根据自已的教学需要进行精选,可以结合自已的要求进行改写、扩充及开发其他新的实验项目。
(1)晶体管开关特性、限幅器与钳位器
(2)TTL集成逻辑门的逻辑功能与参数测试
(3)CMOS集成逻辑门的逻辑功能与钳位器
(4)集成逻辑电路的连接和驱动
(5)组合逻辑电路的设计与测试
(6)译码器及应用
(7)数据选择器及其应用
(8)触发器及应用
(9)计数器及应用
(10)移位寄存器及应用
(11)脉冲分配器及其应用
(12)使用门电路产生脉冲信号自激多谐振荡器
(13)单稳态触发器与施密特触发器脉冲延时与波形整形电路
(14)555时基电路及其应用
(15)D/A、A/D转换器
四、实验箱配置

序号 名   称 规格型号 数  量 单   位 备注
1 实验箱体 铝塑结构,高强度ABS工程塑料保护箱,
外形尺寸为512mm×357mm×176mm
1
2 母板 2mm厚印制线路板 1
3 集成座 8P、14P、16P、20P、28P、40P 18
4 长紫铜管 镀银 66
5 直流电源 &plusmn;5V/0.5A和&plusmn;15V/0.5A 4
6 脉冲信号源 单次脉冲一组和一组频率1HZ、1KHZ、
20KHZ附近连续可调的方波脉冲
2
7 逻辑测试笔 三态 1
8 电平指示器 LED 15
9 逻辑开关 LED指示 15
10 译码显示器 七段LED 4
11 拨码开关 四位可逆十进制拨码开关 4
12 实验连接线 高可靠自锁紧 1
13 实验指导书   1
