- 产品名称：数控铣床教学实训台GSK-980MDA系统QY-SKC21
- 产品型号：QY-SKC21
- 产品价格：

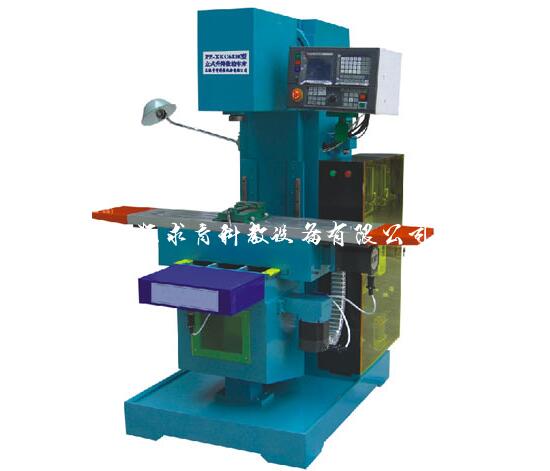

数控铣床教学实训台GSK-980MDA系统QY-SKC21
文章来源：
产品简介
QY-SKC21立式升降台数控铣床是典型的机电一体化产品，配制高性能的广数GSK-980MDA数控系统，立式升降台数控铣床能实现三轴联动控制，适合于加工各种几何形状复杂、精度要求较高的零件，如：凸轮样板、靠模、弧形槽、电火花成型加工电极、塑料模具型腔及其他复杂异形曲面等，立式升降台数控铣床是各相关科研院所、高职学院及技术学校理想的实验设备。
一、产品特点：
1、装置采用广数GSK-980MDA系统，高硬度、耐磨、小摩擦系数的工程塑料导轨副，高精度滚珠丝杆传动，变频电机驱动主轴实现无级变速。
2、装置采用高精度伺服系统，机床脉冲当量为1μ（0.001 mm），串行RS232通讯接口功能，可与计算机联机通讯；
二、实训项目
1、相关专业科研院所对现代加工（数控及CAD/CAM）技术研究的实践验证；
2、各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；
3、各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
4、开展数控机床结构及控制原理、数控编程及机床操作、CDA/CAM等专业课程专项培训。
三、主要功能：
1.快速点定位速率24m/min,高速圆弧和直线插补速率15m/min；
2.采用电子盘技术：数据可以多个位置保存，出错后可以快速恢复；
3.三轴联动；
4.自动、手动、点动、单段、模拟运行功能齐备；
5.刀具半径正反向间隙补偿；
6.菜单式操作；
7.程序存储容量6×48K；
8.系统具有软件、硬件限位，保证工作安全；
9.辅助功能完善；
10.串行RS232通讯功能，可与计算机联机通讯
四、铣床主要技术参数：
主轴转速范围： 100～1500rpm
工作台台面尺寸：（宽×长） 250×1100mm
工作台T型槽（槽数×宽度×中心距）： 3×14×63mm
工作台行程：纵向（X轴）500mm
横向（Y轴）220mm
垂向（Z轴）320mm
主电动机功率 1.5kw
机床外形尺寸（长×宽×高）：1500×1470×1800mm
