- 产品名称：透明数控车床教学实训台KND-2T数控系统QY-SKC20
- 产品型号：QY-SKC20
- 产品价格：
透明数控车床教学实训台KND-2T数控系统QY-SKC20
文章来源：
一、产品简介

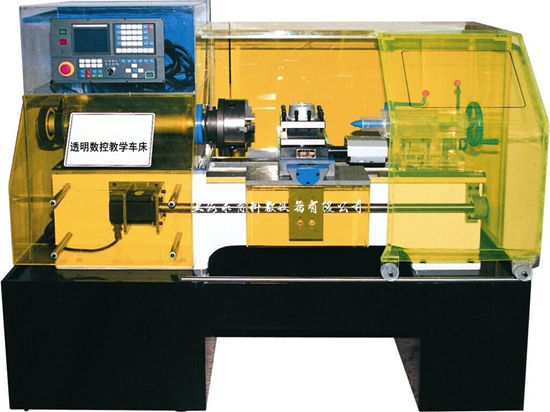

QY-SKC20透明数控教学车床是采用KND--2T车床用数控系统，系统从外置到内核均与日本FANUC系统全面兼容。主轴箱盖及防护体均采用有机透明材料制作而成。采用四工位自动回转刀架,可以加工φ30mm的铝合金或PVC材料,通过编程对各种轴类，盘类等塑料零件能自动完成任务，如外圆柱面，圆锥面，圆弧面，螺纹等工件的削加工，并能进行切槽，钻机等工作。
二、产品特点
1. 全自动四工位数控回转刀架，能满足较复杂零件的刀具使用要求；
2. 纵、横向精密滚珠丝杠进给，混合式步进电机驱动，重复定位精度高，转矩大；
3. 采用高级变频调速电机驱动主轴，实现无级调速，保证切削线速度稳定；
三、实训项目
1. 相关专业科研院所对现代加工（数控及CAD/CAM）技术研究的实践验证；
2. 各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；
3. 各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
4. 开展数控机床结构及控制原理、数控编程及机床操作、CDA/CAM等专业课程专项培训。
四、数控系统主要功能
1.从外置到内核均与日本FANUC全面兼容的系统；
2.系统采用硬件插补技术，快进速率可达12米/分；
3.具有程序记忆和预读功能，提前译码，使机床加工平滑流畅；
4.控制精度高，脉冲当量为1μ（0.001mm）；
5.有串行RS232通讯接口功能，可与计算机联机通讯；
6.采用电子齿轮比，简化传动结构，提高机床工作精度。
7.系统具有软、硬件限位，保证工作安全；
8.采用多层印刷电路板技术，表贴技术，门阵技术等，使性能更优越，运行更可靠。
五、车床主要技术参数
| 配 置 | 技术参 数 |
| 床身 | 采用高强度的工程塑料 |
| 机床外形尺寸（长、宽、高） | 1800×980×1520mm |
| 床身上最大回转直径 | Ø360mm |
| 最大工件长度 | 430mm |
| 主轴箱盖及防护罩 | 采用进口透明有机材料 |
| 主轴 | 标准主轴 |
| 主轴转速、无级变速 | 0—1500rpm |
| 主轴电机 | 变频控制无极调速功率1.5kw |
| 电动刀架 | 标准四工位 |
| 三爪卡盘 | ø160mm |
| 丝杠 | 滚珠丝杠 |
| 丝杠运行 | 混合步进电机驱动 |
| 运行方式 | 三轴运行二轴联动 |
| 数控编程系统 |
采用广数数控系统并具有串行R232通讯接口能与外部计算面联机通讯。 系统采用硬件插补技术，快进速率可达12米/分； 系统具有程序记忆和预读功能，提前译码， 使机床加工平滑流畅；系统控制精度高，脉冲当量为1μ（0.001mm）。 |
附件工具清单
| 名称 | 规格 | 单位 | 数量 |
| 车刀 | 60 o、90 o、45 o | 把 | 各2 |
| 继电器 | 24V4组 | 个 | 2 |
| 保险丝 | 个 | 2 | |
| 螺丝刀 | 一字、十字 | 把 | 各1 |
| 尖嘴钳 | 把 | 1 | |
| 内六角 | ø6、ø8 | 把 | 各1 |
| ø40塑料棒 | 把 | 20 | |
| 卡盘板手 | 把 | 1 | |
| 刀架扳手 | 把 | 1 | |
| 系统说明书 | 本 | 1 | |
| 连接线 | 米 | 10 |
