太阳能教学模拟实训台QY-TY05

    文章来源:

  • 产品名称:太阳能教学模拟实训台QY-TY05
  • 产品型号:QY-TY05
  • 产品价格:

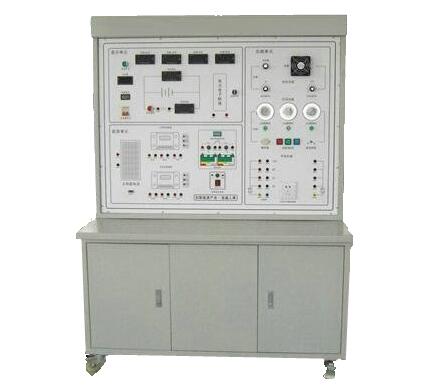

太阳能教学模拟实训台

一、技术参数
最大电压:21.5V
最大电流:2A
最大功率:25W
太阳能电池规格
组件尺寸(L*W*H):621*281*28mm,单晶硅太阳能电池 x 1
最佳功率:20W
最佳工作电压:17.05±0.5V
最佳工作电流:1.20±0.10A,
二、控制器规格
光电控制器:额定电流为10A,配置铅酸蓄电池,负载为100W以下的12V直流负载,控制单元一信道为光控输出,另一通道为多类定时输出
用户型控制器:,额定电压:12V,最大光电电池功率:60W,最大负载电流:5A,过放电压:11.0 ± 0.5, 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关
三、电表规格
电流表:x 3, 0~2A,显示模式︰0.5”LCD液晶显示
电压表:x 3, 0~20V,显示模式︰0.5”LCD液晶显示
温度表:x 1, -19.9~99.9℃
四、负载
风扇:x 1,额定电压:12V,工作电流:0.25A,功率:3W
交通灯:2组(R,G,B),额定电压:12V,工作电流:0.25A,功率:3W
LED灯:1组(7颗);蜂鸣器:x 1;马达:x 1,额定电压:12V,工作电流:0.25A,功率:3W
开关:x 1;按钮:x 1
五、电池
阀控式密封铅酸蓄电池,额定电压:12V,额定容量(20hr) :3.3Ah,充电方法(恒压),循环︰最大充电电流为825mA
六、电压器
1个电压器(可变电阻),电阻值调整范围为0~1kΩ
DC/DC:5个DC/DC电源模块
提供DC转AC模块
七. 实验单元
实验一   太阳能电池发电原理实验
             太阳能光电板能量转换实验
              环境对光电转换影响实验
实验二   太阳能电池光电系统直接负载实验
实验三   光电控制型太阳能系统发电实验
             光电型控制单元工作原理实验
             光电型控制单元充放电保护实验
实验四   用户型太阳能发电和利用实验
             用户型控制单元工作原理
             用户型控制单元充放电保护实验
实验五  太阳能系统电器负载实验
实验六   综合实验
实验七   太阳能电池基本特性测试实验
实验八   外部扩充DC转AC外接电器实验
实验九   单晶太阳能电池I-V特性曲线实验
