汽车起动与充电综合系统示教板QY-SJB20

    文章来源:

  • 产品名称:汽车起动与充电综合系统示教板QY-SJB20
  • 产品型号:QY-SJB20
  • 产品价格:

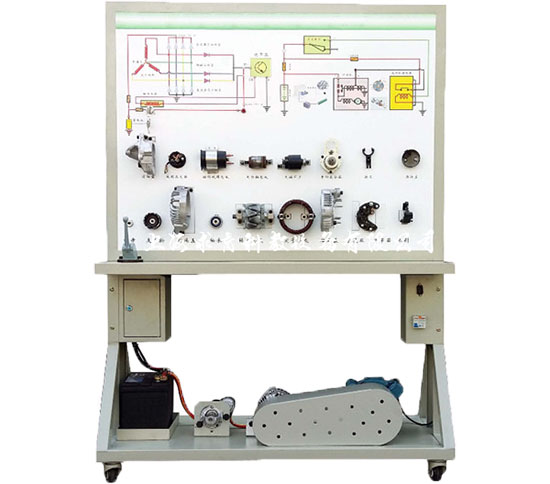

汽车起动与充电综合系统示教板QY-SJB20

一、产品简介
QY-SJB20示教板采用大众汽车起动与充电系统实物为基础,展示系统的组成结构和工作过程。适用于学校对汽车起动与充电系统理论和维修实训的教学需要。
二、功能特点
1.实训台采用真实可运行的起动与充电系统,操纵起动开关,起动马达与发电机工作,演示汽车起动与充电系统的工作过程。通过面板上的电流表、电压表可观察起动与充电过程中启动电流和蓄电池电压的变化过程。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车起动系统的工作原理。
3.示教板面板上安装有起动机与发电机总成分解部件,可直观认识起动机与发电机的组成结构。
4.示教板面板上安装有检测端子,可直接在面板上检测汽车起动与充电系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
三、技术规格
外形尺寸(约):1240×600×1700mm(长×宽×高)
外接电源:AC 220V±10% 50Hz
工作电压:DC 12V
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,
彩色电路图和工作原理示意图
(面板:1200*900*4mm)
1
2 点火开关 全新 1
3 起动机总成 全新 1
3 发电机 全新 1
4 起动机总成分解部件   1
5 发电机总成分解部件   1
6 起动继电器   1
7 电压表 0~30V 1
8 电流表 0~500A 1
9 蓄电池 46B24SR,12V 45Ah,550CCA 1
10 电源总开关 50A 1
11 移动台架(带自锁脚轮装置) 1240×650×1700mm(长×宽×高) 1
12 故障模拟与排除装置   1
13 充电指示灯   1
14 三相异步电动机 YT 100L1-4 1
