汽车倒车雷达系统示教板QY-SJB65

    文章来源:

  • 产品名称:汽车倒车雷达系统示教板QY-SJB65
  • 产品型号:QY-SJB65
  • 产品价格:

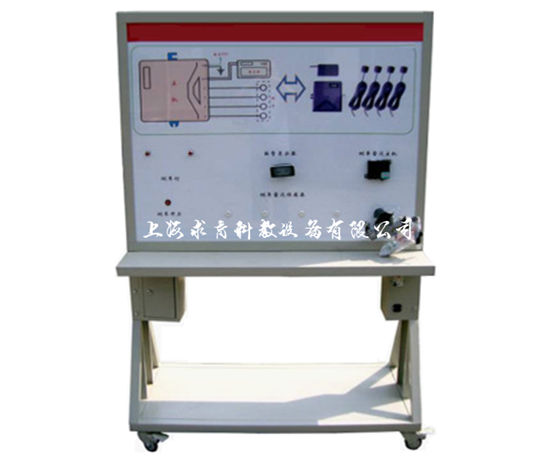

汽车倒车雷达系统示教板

一、产品简介
QY-SJB65示教板采用国产通用型汽车倒车雷达系统实物为基础,充分展示汽车倒车雷达系统的组成结构和工作过程。适用于学校对汽车倒车雷达系统理论和维修实训的教学需要。
二、功能特点
1.示教板采用真实可运行的国产通用型汽车倒车雷达系统,操纵倒车开关,进入倒车雷达工作状态,雷达探头感应障碍物距离,当距离过近时,蜂鸣器鸣响,提醒驾驶员注意,真实演示汽车倒车雷达系统的工作过程。
2.示教板面板采用铝塑板,打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车倒车雷达系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车倒车雷达系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格
外形尺寸(约):1240×600×1700mm(长×宽×高)
外接电源:AC 220V±10% 50Hz
工作电压:DC 12V
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,
彩色电路图和工作原理示意图
,面板1200*900*4mm
1
2 点火开关   1
3 倒车雷达总成 国产通用型 1
4 蜂鸣器   1
5 雷达探头   1
6 倒车灯   2
7 倒车灯开关   1
8 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
9 故障模拟与排除装置   1
