汽车车载CAN数据传输网络系统示教板QY-SJB48

    文章来源:

  • 产品名称:汽车车载CAN数据传输网络系统示教板QY-SJB48
  • 产品型号:QY-SJB48
  • 产品价格:

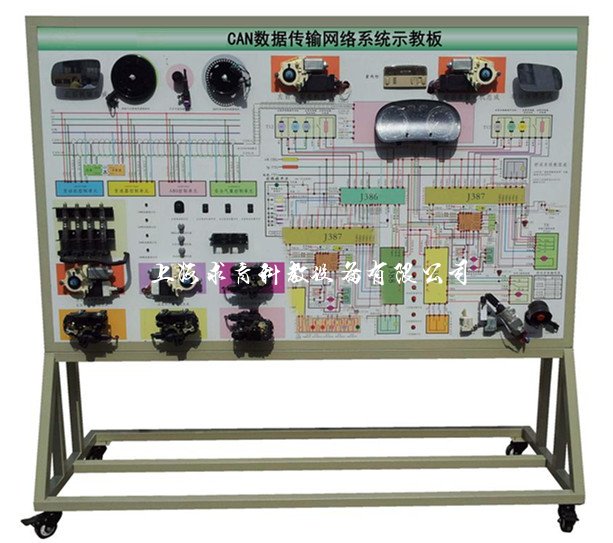

汽车车载CAN数据传输网络系统示教板QY-SJB48(图1)

一、产品简介
QY-SJB48设备采用CAN数据传输网络系统实物为基础,充分展示CAN数据传输网络系统的组成结构和工作过程。适用于学校对汽车CAN数据传输网络系统理论和维修实训的教学需要。
二、功能特点
1.示教板采用真实可运行的CAN数据传输网络系统,充分展示车载网络系统的组成结构。操纵各种数据传输信号的电路元件,如档位开关、节气门信号、转速信号、水温信号、防盗信号、电动窗开关信号、门锁信号等,真实演示CAN数据传输网络系统的工作过程。
2.示教板面板采用铝塑板,打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析车载网络系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测CAN数据传输网络系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对车载网络相连接的发动机系统、自动变速器系统、仪表系统、ABS系统、舒适系统的控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格
外形尺寸(约):2400×700×1800mm(长×宽×高)
外接电源:交流220V±10% 50Hz
工作电压:直流12V
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图
;面板2000*1200*4mm
1
2 组合仪表   1
3 点火开关(带识读线圈)   1
4 诊断座 OBDⅡ 1
5 发动机控制单元   1
6 自动变速器控制单元   1
7 自动变速器多功能开关   1
8 ABS控制单元   1
9 舒适系统控制单元
10 无分电器点火线圈   1
11 火花塞   4
12 代替喷油嘴的发光二极管   1
13 司机侧车门控制单元及门锁总成   1
14 副司机侧车门控制单元及门锁总成   1
15 左后车门控制单元及门锁总成   1
16 右后车门控制单元及门锁总成   1
17 主电动窗开关   1
18 右前电动窗开关   1
19 左后电动窗开关   1
20 右后电动窗开关   1
21 节气门体   1
22 水温传感器   1
23 保险丝盒   1
24 移动台架(带自锁脚轮) 2400×700×1800mm (长×宽×高) 1
25 故障模拟与排除装置   1
