汽车安全气囊实训台(雷克萨斯LS)QY-SJB24

文章来源：

产品名称：汽车安全气囊实训台(雷克萨斯LS)QY-SJB24
产品型号：QY-SJB24
产品价格：

一、产品简介

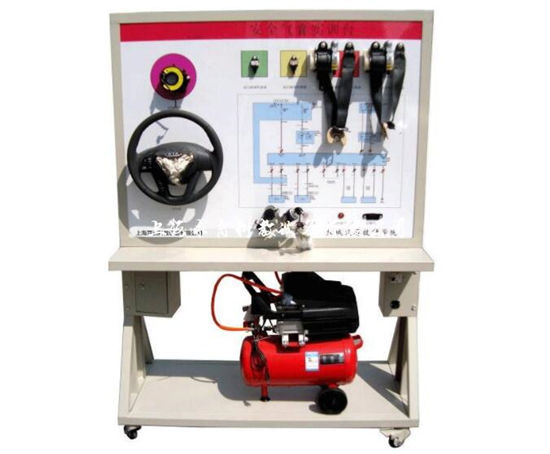

QY-SJB24产品选用雷克萨斯LS原车安全气囊系统实物，展示系统的结构与原理；面板上绘有汽车安全气囊系统的电路图，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。
适用于汽车安全气囊系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
二、结构组成
安全气囊电控单元、安全气囊总成、方向盘、碰撞传感器、弹性线束、空气泵总成、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及实训指导书等。
三、功能特点
1．示教板采用可运行汽车安全气囊系统，操纵点火开关与调节开关，可真实模拟演示汽车安全气囊系统的工作过程（模拟碰撞）。
2.故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
3.面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号；装有诊断座，可读取故障码与数据流。
4．面板上绘有原车一致的彩色UV平板喷绘电路图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理。
四、设计参数
设备外形：1240×650×1700mm(长×宽×高)
设备颜色：亚光灰（用户可选择各种颜色）
1.工作电源：直流12V
2.工作温度：-40℃～+50℃
3．交流电源：220V
五、基本配置

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图	套	1
2	安全气囊ECU		套	1
3	点火开关		个	1
4	诊断座	诊断座	套	1
5	驾驶侧安全气囊总成		套	1
6	乘客侧安全气囊总成		套	1
7	驾驶侧安全气囊模拟袋		套	1
8	乘客侧安全气囊模拟袋		套	1
9	左右安全带收紧器		套	1
10	左右碰撞传感器		套	1
11	碰撞小车(带碰撞传感器)		套	1
12	碰撞导轨		套	1
13	空气管路		套	1
14	储气罐	容积/工作压力：(m³/min/Mpa)	个	1
15	气压表	0～1.6MPa	个	1
16	安全阀		个	1
17	排气阀		个	1
18	排污阀		个	1
19	保险丝盒		个	1
20	移动台架(带自锁脚轮)	1240×700×1700mm(长×宽×高)	台	1
21	故障模拟与排除装置		套	1
