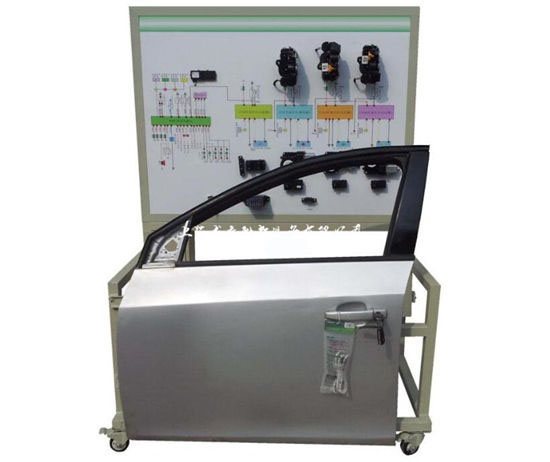

汽车电动车窗与中控门锁实训台QY-SJB55

文章来源：

产品名称：汽车电动车窗与中控门锁实训台QY-SJB55
产品型号：QY-SJB55
产品价格：

一、产品特点
QY-SJB55实训台采用科鲁兹汽车电动窗中控门锁系统实物为基础，充分展示汽车电动窗中控门锁系统的组成结构和工作过程。适用于学校对汽车电动窗、中控门锁系统理论和维修实训的教学需要。
二、功能特点
1.示教板采用真实可运行的汽车电动窗、中控门锁系统，操纵电动窗开关、中控门锁开关，可真实演示汽车电动窗、中控门锁的工作过程。
2.示教板面板采用铝塑板，打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电动窗、中控门锁系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车电动窗、中控门锁及后视镜系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图；面板：12009004mm	套	1
2	舒适控制单元(ECU)		套	1
3	组合仪表		套	1
4	点火开关		个	1
5	诊断座	OBDⅡ	个	1
6	电动窗总开关		套	1
7	前左右车门电脑		套	1
8	后左右车门电脑		套	1
9	前左右电动窗开关		套	1
10	后左右电动窗开关		套	1
11	前左右门锁		套	1
12	后左右门锁		套	1
13	司机侧车门总成（带齐附件）		套	1
14	遥控器		套	1
15	保险丝盒		个	1
16	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高	台	1
17	故障模拟与排除装置		套	1
