- 产品名称：汽车电动座椅系统示教板QY-SJB64
- 产品型号：QY-SJB64
- 产品价格：

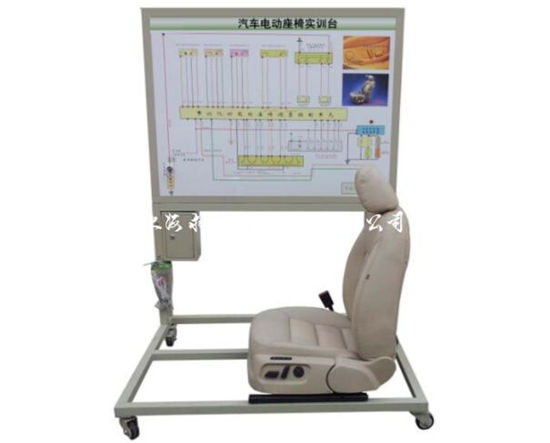

汽车电动座椅系统示教板QY-SJB64
文章来源：
一、产品简介
QY-SJB64示教板采用丰田威驰原汽车驾驶侧电动座椅为基础，充分展示具有记忆功能的汽车电动座椅的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车电动座椅理论和维修实训的教学需要。
二、功能特点
1.示教板采用真实可运行的汽车驾驶侧电动座椅，操纵电动座椅开关，可调节电动座椅前后移动、倾斜调整、前后垂直调整等；操纵记忆开关，存储驾驶位置信息，可在他人改变座椅姿态后，恢复到所设定的座椅位置。真实演示带记忆功能的汽车电动座椅的工作过程。
2.示教板面板采用铝塑板，打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电动座椅的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测电动座椅各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数
外形尺寸：1240×650×1700mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 |
装有各种检测端子， 彩色电路图和工作原理示意图 |
套 | 1 |
| 2 | 电动座椅控制单元(ECU) | 套 | 1 | |
| 3 | 点火开关 | 个 | 1 | |
| 4 | 完整的驾驶侧电动座椅总成 | 套 | 1 | |
| 5 | 电动座椅开关 | 套 | 1 | |
| 6 | 储存和复位开关 | 套 | 1 | |
| 7 | 保险丝盒 | 个 | 1 | |
| 8 | 故障设置和考核系统 | 套 | 1 | |
| 9 | 移动台架(带自锁脚轮装置) |
1240×650×1700mm (长×宽×高) |
台 | 1 |
