- 产品名称：气动控制技术培训教学便携式实训箱QY-QDSY23
- 产品型号：QY-QDSY23
- 产品价格：
主页 > 产品介绍 > 教学实训设备 > PLC控制液压气动实训装置 >

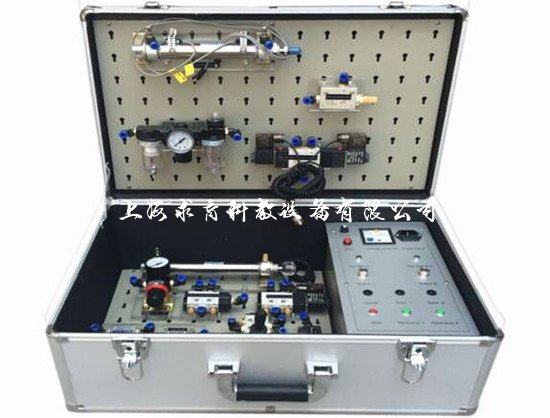

气动控制技术培训教学便携式实训箱QY-QDSY23
文章来源：
一、产品概述
QY-QDSY23气动控制实验箱是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求开发生产，装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，是机电一体化专业不可多得的实验设备。
装置适应于《液压与气压传动》《气动控制技术》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以了解掌握气动元件的结构，气动回路的控制原理及设计方法等。
实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要.
微型空气压缩机(客户自备)，
供电电压：三相五线 AC 220 V±5%，50Hz；
控制电压：DC24V；◎ 工作环境温度：－5℃～40℃；
安全保护措施：安全性符合相关的国标标准；
气动实训箱外形尺寸（长×宽×高）：550mm×350mm×200mm；
二、实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸连续往复动作回路
10、卸荷回路
11、快速排气阀应用回路
三、配置清单
| 序号 | 分 类 | 元 件 名 称 | 数 量 |
| 1 | 实验箱 | 气动实验箱 | 1 |
| 2 |
组合元件 |
单作用缸 QGX25ⅹ100 | 1 |
| 双作用缸 QGX25ⅹ100 | 1 | ||
| 三联件 AC2000 | 1 | ||
| 手动换向阀 H210—08 | 1 | ||
| 单电磁换向阀（二位五通）4V210-8（DC24V） | 1 | ||
| 双电磁换向阀（三位五通）4V230-8（DC24V） | 1 | ||
| 单气换向阀（二位五通）4A210—08 | 1 | ||
| 双气换向阀（二位五通）4A210—08 | 1 | ||
| 行程阀（机控）MOV—2 | 1 | ||
| 行程阀（按钮）MOV—3A | 1 | ||
| 快速排气阀1/4 QE—02 | 1 | ||
| 单向节流阀RE—02 | 1 | ||
| 3 | 附 件 | 气管 PU6ⅹ4 | 10米 |
| 4 | 电器配件 | 行程开关（装在缸体上） | 2个 |
| 6 | 工具 | 剪刀 | 1把 |
| 活动板手 | 1把 | ||
| 消声器（小）1/8 | 2只 | ||
| 消声器（大）3/8 | 1只 | ||
| 三通（T型三通）Ø 6 | 4只 | ||
| 三通（Y型减径三通）Ø 8—Ø 6 | 1只 | ||
| 四通Ø 6 | 2只 | ||
| L型（螺纹二通）601 | 2只 | ||
| L型（螺纹二通）602 | 2只 | ||
| 气孔塞头Ø 6 | 5只 | ||
| 生料带 | 1个 | ||
| 保险丝3A | 2只 | ||
| 7 | 资料 | 使用说明书 | 1册 |
