气动PLC控制综合实验实训台QY-QDSY05

    文章来源:

  • 产品名称:气动PLC控制综合实验实训台QY-QDSY05
  • 产品型号:QY-QDSY05
  • 产品价格:

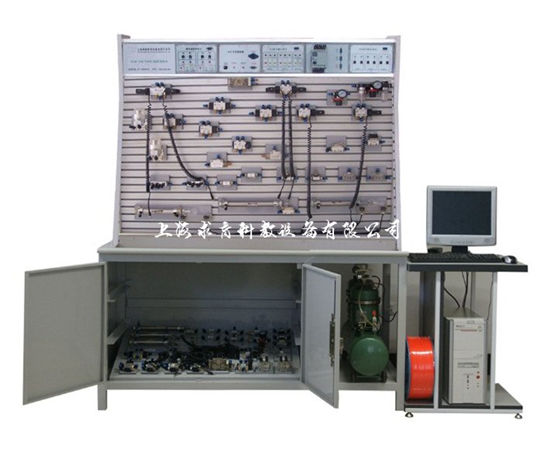

气动PLC控制实验实训设备

一、产品简介
QY-QDSY05气动PLC控制实验台是根据《液压与气压传动》《气动控制技术》等通用教材内容要求开发生产。实验台除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器 PLC学习及其基本应用实验等。
二、产品配置
实验台采用"二合一"双面结构,即一张实验桌可供两组四位学生分别进行气动实验。整体结构简单,实用性强。气动PLC控制实验台主要由实验台、实验支架、电气控制器件、气动元器件、气源、工具附件等部分组成:
1、实验工作台
实验工作台采用了工业控制常用的"T"型铝型材材料,为气动元件在工作面的安装定位提供了极大的方便。并且提供了:1、金属弹性卡座 2、"T"型专用螺母两种安装方式。为用户标准器件实验、非标准器件扩展实验提供极大方便。
本实验台实验台架,采用了钢质结构,整体焊接,表面喷塑。坚固耐用。基本配置为:气动实验元件1套;气动实验PLC电气控制系统1套;气动实验继电器控制模块1套;低噪音空压机1台;(计算机根据学校要求另行配置)
2、电气控制器件
本实验台的电气控制器件,采用了模块式结构,在实验台的右侧设计有可安装七只控制模块的导轨。可任意组合扩展,及利于保修维护。标准配置有:电源模块、PLC模块、输入模块、输出模块、继电器模块、扩展模块、气容模块。以后可以扩展或更换:PLC的扩展输入输出模块、AD/DA模块、控制仪表模块、传感器模块等等。
电源模块:输入电源:AC 220V 50Hz 输出电源:DC 24V/2A
PLC可编程控制器:采用了西门子主机,S-300(继电器输出方式),可以根据用户的需求更换PLC。
输入模块:与PLC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号(其中2路为常闭信号),及通过信号插孔为PLC提供自动控制信号。(如:行程开关位置信号等)
输出模块:与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断。
继电器控制模块:与电源模块连接后,进行主令信号控制,及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。

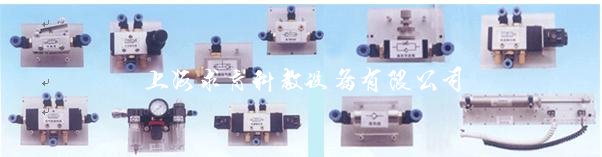

3、气动元器件
气动元器件
本实验台设计有专用的原件配置板,每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了:空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门型梭阀,单作用气缸,双作用气缸、旋转气缸.....等常用的气动元件。(具体配置详见清单)

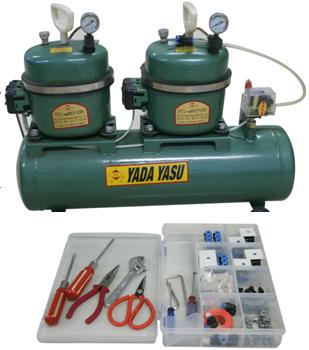

4、气源:
采用的内置式双头静音空气压缩机,主机采用高速电机,全封闭消声防尘结构。具有低噪音,无振动,寿命长,易维护等优点。
电 源:AC 220V 50HZ
电机功率:2×175w 转速:2880r/min
气罐容量:18L气罐压力:1Mpa
气罐重量:19Kg
5、工具附件:
采用了菲力格 F-300专用工具配件盒。具体配置详见清单
菲力格 F-300专用工具配件盒
三、主要特点:
1.实验电气控制采用低压直流24V电源;实验回路、控制电路安全可靠。
2.电气主控制单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制器控制的优越性,加深对PLC可编程序控制器的了解及掌握。
3.该系统是典型的机、电、气一体化的综合实验设备,功能强、适用范围广。
4.系统采用可灵活的采取不同的元器件配置,从而实现双面同时进行实验,为校方节省实验室建设经费。
5.弹性插脚式元件固定方式,使回路搭接更加方便快捷。
四、气动基本实验回路举例
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
五、实验台配置清单
气动PLC双面合一配置:一面采用PLC控制,另一面采用继电器控制,双面可以同时做说明书中不同实验。

序号分 类项 目型 号 规 格数量备注
1气源压缩机WY5.2—双头1只
2实验台实验桌
1张
3实验台实验支架
1幅
4实验台元件固定板
2块多余元件另置
5接插元件单作用缸QGX25×10011
6接插元件双作用缸QGX25×10022
7接插元件旋转气缸MSQB20A-F9B10
8接插元件三联件AC2000三联件11
9接插元件减压阀(带压力表)AR200011
10接插元件手动换向阀4H210-0810
11接插元件单电磁换向阀(二位五通)4V210-08(DC24V)22
12接插元件双电磁换向阀(二位五通)4V220-08(DC24V)10
13接插元件双电磁换向阀(三位五通)4V230-08(DC24V)10
14接插元件单气控换向阀(二位五通)4A210-0822
15接插元件双气控换向阀(二位五通)4A220-0822
16接插元件行程阀(机控)MOV-220其一只装在缸体上
17接插元件行程阀(按钮)MOV-3A11
18接插元件或门型梭阀(有机玻璃)
21
19接插元件快速排气阀(有机玻璃)
20
20接插元件单向节流阀RE-0222
21接插元件单向节流阀JSC60112只装在气缸体上
22接插元件单向阀(有机玻璃)
20
23接插元件顺序阀
20
24接插元件气容
10
25接插元件六通(有机玻璃)
22
26电器行程开关
8只装在双作用缸上
27电器直流开关电源单元(DC:24V)
2个

28电器PLC编程器控制单元西门子1个

29电器PLC电器输入单元
1个
30电器PLC电器输出单元
1个
31电器继电器控制单元
1个
32电器单元电器连接电缆
4条其中电源连接2条
33电器220V电源线
2条

34附件
工具盒内
内六角扳手
2把双面共用
35螺丝刀
4把双面共用
36活动扳手150×191把双面共用
37尖嘴钳 1把双面共用
38剪刀 2把双面各一
39附件
工具盒内
四通Ø64只

40三通(T型三通)Ø68只

41三通(Y型减径三通)Ø8—Ø61只装在空气压缩机上
42气孔塞头Ø650只

43弹性插脚
50只

44生料带
1个

45保险丝2.5A5只

46行程开关
2只

47附件气管(200米)PU气管6×41卷双面共用
48资料实验指导书求育设计制造4册双面各二
49资料软件光盘编程软件及程序1碟双面共用
50选配件电源插板
1个

51选配件适配器、编程电缆
1条
