气动继电器控制综合实验装置QY-QDSY08

    文章来源:

  • 产品名称:气动继电器控制综合实验装置QY-QDSY08
  • 产品型号:QY-QDSY08
  • 产品价格:

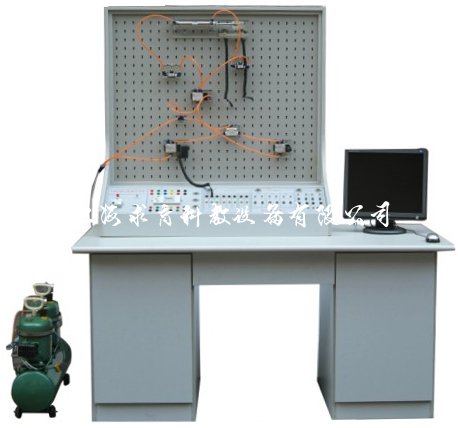

气动继电器控制实验装置

一、产品简介
QY-QDSY08气动实训装置是根据《液压与气动传动》《气动控制技术》等通用教材内容开发生产。装置除了可以进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验,气动技术课程设计等。
1、电源AC 220V50HZ
2、直流电源:输入AC 220V,输出DC 24V/2A
3、实训装置外型尺寸:1500mm×650mm×1700mm
二、产品特点
1、气动继电器控制实训装置主要由实训桌、实训台、气动元件和电器控制器件等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。
3、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件按插在实训台面板上(面板带"T"沟槽形式的铝合金型材结构)。回路搭接采用快换接头,拆接方便快捷。
4、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。
5、实训控制单元采用独立的继电器控制单元进行电气控制。
三、实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
四、配置清单

序号 名称 型号 数量
1 实训桌   1张
2 实训台   1台
3 电源模块   1块
4 继电器控制模块   1块
5 单作用气缸 QGX25ⅹ100 1只
6 双作用气缸 QGX25ⅹ100 2只
7 旋转气缸(透明)   1只
8 三联件 AC2000 1只
9 减压阀(带压力表) AR2000 1只
10 手动换向阀 H210—08 1只
11 单电磁换向阀(二位三通) 3V210-8 1只
12 单电磁换向阀(二位五通) 4V210-8 2只
13 双电磁换向阀(二位五通) 4V220-8 1只
14 双电磁换向阀(三位五通) 4V230-8 1只
15 单气换向阀(二位五通) 4A210—08 2只
16 双气换向阀(二位五通) 4A210—08 2只
17 行程阀(机控) MOV—2 1只
18 行程阀(按钮) MOV—3A 1只
19 行程阀(按钮带锁) MOV—3A 1只
20 或门型梭阀 ST—02 2只
21 双压阀
22 快速排气阀 QE—02 2只
23 单向节流阀 ASC-08 2只
24 单向节流阀(装在缸体上) JSC601 7只
25 单向阀 1/4 2只
26 顺序阀(透明)   1只
27 气容   1只
28 消声器 1/8 2只
29 消声器 1/4 1只
30 三通(T型三通) Ø 6 4只
31 三通(Y型减径三通) Ø 8—Ø 6 1只
32 四通 Ø 6 2只
33 气管 PU6ⅹ4 20米
34 行程开关(装在缸体上)   2只
35 内六角扳手   3把
36 螺丝刀   2把
37 剪刀   1把
38 活动扳手   1把
39 尖嘴钳   1把
40 生料带   1个
41 气孔塞头 Ø 6 10只
42 气动实训说明书   1册
