电机检修技能实训装置QY-DQJ12

    文章来源:

  • 产品名称:电机检修技能实训装置QY-DQJ12
  • 产品型号:QY-DQJ12
  • 产品价格:

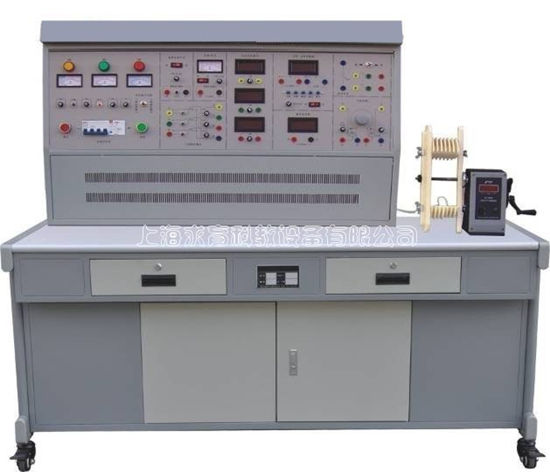

电机检修技能实训装置

一、产品简介
装置采用实训台结构,测量仪表及电气线路元器件固定在相应功能块面板上。装置采用模块化的方式进行技能训练和理论知识的深化。
二、技术参数
1 、输入电压:三相四线(或三相五线)~ 380V±10% 50Hz
2 、工作环境:环境温度范围为 -10 ~+ 40℃ 相对温度< 85% ( 25℃ )
3 、装置容量:< 1.5KVA
4 、重 量: 100kg
三、装置配置
1 、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板
2 、实训桌
实训桌为铁制结构,桌面配备一块防静电绝缘橡胶垫,保护操作台。
3 、主控功能板配备项目
( 1 )三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。
( 2 )控制屏面板上设有指针式交流电压表三只,用于监测三相输入电源每两相之间的线电压。
( 3 )定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生技能实训的考核提供一个统一的评定标准。
( 4 )三相可调交流电源,通过 1.5KVA 三相同轴自耦调压器进行调压,输出 0 ~ 450V/ 5A 。
( 5 )直流电源部分:
220V/ 0.5A 直流电源一组,还有短路保护功能。
0 ~ 250V 可调直流高压电源一组,带有过压保护及短路保护功能。
4 、仪器仪表
( 1 )提供真有效值交流数字电压表一只,测量范围 0 ~ 500V ,量程自动判断、自动切换,精度 0.5 级,三位半数显。
( 2 )提供真有效值交流数字电流表三只,测量范围 0 ~ 5A ,量程自动判断、自动切换,精度 0.5 级,三位半数显,具有超量程告警、指示功能。
( 3 )直流数字毫安表一只:测量范围 0 ~ 2000mA ,三位半数显,精度 0.5 级,具有超量程报警、指示等功能。
( 4 )提供直流数字电压表一只,测量范围 0 ~ 300V ,分 2V 、 20V 、 300V 三档,直键开关切换,三位半显示,输入阻抗为 10M Ω ,精度为 0.5 级,具有超量程报警、指示等功能,能够直接测量直流电枢电源电压及外侧电压。
( 5 )智能功率、功率因数表一只:由一套微电脑,高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经 A/D 变换,采用先进的 DSP 技术计算有功功率、无功功率,功率表精度为 0.5 级,电压、电流量程分别为 450V 、 5A ,可测量负载的有功功率、无功功率、功率因数及负载的性质;还可以贮存、记录 15 组功率和功率因数的测试结果数据,并可逐组查询。
( 6 )可调电阻:两组 0 ~ 900Ω/ 0.5A 可调电阻。
单相电容运转电动机电容: 4uF/450V CBB 电容。
( 7 )低压电器: 3 个熔断器、 2 个交流接触器、 1 个热继电器等
5 、仪器配备
( 1 ) 500V 等级兆欧表一只,用于测试电机绕组绝缘电阻
( 2 ) 890B + 数字万用表,三位半显示
( 3 )钳形电流表一只
( 4 )交流耐压测试仪:电压测试范围为 0 ~ 5KV ,漏电流 0 ~ 100mA ,变压器容量为 1000VA 。
6 、制作设备、电机等配备
( 1 )拆、装工具一套:拉马、活动扳手、锤头、划线板、压线板、弯头剪刀、尖嘴钳、剥线钳、钢剧等。
( 2 )钳工工具:划线针、圆规、冲子、样板、直角钢尺、游标卡尺、千分尺、塞尺、老虎台等。
( 3 )手摇电子计数绕线机一台:数显范围 0 ~ 9999 匝数,计数精确、计数方便
( 4 )未浸漆的三相鼠笼异步电动机:额定功率 180W ,电压 380V ( Y 接法),转速 1400r/min 。
( 5 )未浸漆的他励直流电动机:额定功率 100W ,电压 220V ,转速 2000r/min 。
四、 实训项目
(一)电机检修前的准备
1 .检查运行情况,作检查记录
2 .故障测试
3 .测量技术数据
4 .工具制作
(二)电机的拆卸与组装
1 .电机解体
2 .机壳清扫、作标记
3 .电机与负载的解裂
4 .联轴器拆除
5 .电机端盖的拆除
6 .抽出电机转子
7 .定子内腔清洗
8 .零部件的检查、清点、编号和标记
(三)部件检修
1 .轴承检修
① 轴承的拆卸
② 补充缺油轴承的润滑脂
③ 轴承清洗和注入润滑脂
④ 轴颈和轴承室的检测
2 .绕组检修
① 测量和记录电机原始数据
② 绕组拆除
③ 电机嵌线
④ 电机接线、测试
⑤ 绕组浸渍与烘干
3 .电机换向装置检修
① 电刷检修
② 换向器检修
(四)电机组装和整机安装
1 .参与检修部件的装配
2 .参与进行电机轴心纠偏定位
3 .清理定子内腔
4 .参与转子和端盖的装配
5 .修复电机的现场整机组装
(五)试验
1 .电机试验
① 电机试运转
② 测量绝缘电阻和绕组的直流电阻
③ 空载
④ 电机旋转方向
2 .电气试验
① 连电机与负载传动机构
② 参与电气试验并作记录
③ 参与进行数据处理
④ 参与修试报告起草
五、用户自配仪器设备
1 .交流耐电压测试仪、短路测试仪、测匝器 2 .烘箱、浸漆槽
