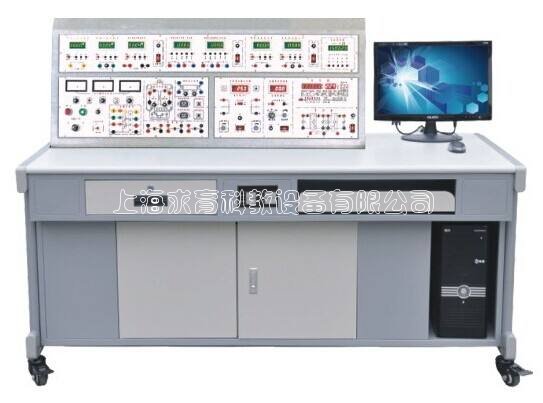

网络型现代电工技术实验装置QY-DQJ08

    文章来源:

  • 产品名称:网络型现代电工技术实验装置QY-DQJ08
  • 产品型号:QY-DQJ08
  • 产品价格:45000元
网络型现代电工技术实验装置

一、产品简介
QY-DQJ08现代电工综合实验装置(网络型)实现了联网通信(局域网通信)功能。各实验单元以验证性、设计性、综合性相结合,最大限度地提高学生的动手能力。实验箱可放在台面上进行实验,线路清晰,布线合理。
二、产品特点:
1 、 装置综合了目前国内各类院校电类基础课程的全部实验项目,用户可根据需要选购实验部件,实验的深度可根据需要作灵活调整,普及与提高可根据教学的进度有机地结合。
2 、 实验所需的交直流仪表、交直流电源,信号源(含频率计)及常用的实验器件均密切结合实验的需要,集中在实验台上,便于老师组织和指导实验教学。
3 、 实训台可以选择多机通信模式或局域网模式,便于整个实验室的统一管理,减轻教师的工作量。
三、技术性能
1 、输入电源:三相四线(或三相五线) 380V±10% 50Hz
2 、工作环境:温度- 10℃ ~+ 40℃ 相对湿度< 85% ( 25℃ ) 海拔< 4000m
3 、装机容量:< 1.5KVA
4 、重量: 150kg
5 、外形尺寸: 168×73× 130cm 3
四、产品配置
本实验台主要由电源控制屏、实验桌、实验箱等组成。
(一)电源、仪表控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板,为实验提供交流电源、直流稳压电源、恒流源、信号源(含频率计)、各种测试仪表及实验器件等,具体功能如下:
1 、 主控功能板
1.1 三相 0 ~ 450V 及单相 0 ~ 250V 连续可调交流电源,配备 1 台三相同轴联动调压器,规格为 1.5KVA/0 ~ 450V 。可调交流电源输出处设有过流保护技术,相间、线间过电流及直接短路均能自动保护,克服了调换保险丝带来的麻烦。配有三只指针式交流电压表,通过切换开关可分别指示三相电网电压和三相调压输出电压。
1.2 提供电度表一只,规格为 220V , 3/ 6A ,实验时临时挂上,其电源线、负载线均已接在电度表接线架的接线柱上,实验方便。
1.3 提供铁芯变压器 1 只,规格为 50VA , 36V/220V ,原、副边设有电流插座。
1.4 设有 220V/30W 实验用的日光灯灯管一支,将灯管的四个头引出接在面板接线柱上,实验方便。
另外,还提供 220V 的电源暗插座及信号插座各两只。
2 、直流电源、信号源板
2.1 提供两路 0.0 ~ 30V/ 1A 可调稳压电源,具有截止型短路软保护和自动恢复功能,设有三位半数显直流电压表及切换琴键开关。
2.2 提供 0 ~ 200mA 连续可调恒流源一组,分 2mA 、 20mA 、 200mA 三档,负载稳定度 ≤5×10 -4 ,配有三位半数显电流表指示。
2.3 数控智能函数信号发生器(带频率计)
频率计: 6 位数字显示 , 显示范围 1Hz ~ 10MHz ,作为外部测量和信号源频率指示。
信号源频率范围: 0.2Hz ~ 2MHz ,分七档
输出波形:正弦波、三角波、方波、脉冲波、斜波、 50Hz 正弦波
占空比调节: 20% ~ 80%
输出幅度: 20Vp-p(1MΩ 负载 ) 、 10Vp-p(50Ω 负载 )
输出保护:短路保护,抗输入电压 ±35V ( 1 分钟)
幅度显示:三位 LED
功率输出: ≥10W ;频率范围 (3dB 带宽 ) : 20KHz( 方波、三角波、正弦波 )
3 、仪表面板
3.1 智能交流数字电压表
交流数字电压表 1 只,采用美国模拟器件公司生产的新型高性能 RMS 真有效值转换器,配以高速 MPU 单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围: 0-450V ,频率范围: 10Hz-20KHz 。手动量程为: 2V 、 20V 、 500V 。测量精度为 0.5 级。具有数据存储与查询功能。
3.2 智能交流数字电流表
交流数字电流表 1 只,采用美国模拟器件公司生产的新型高性能 RMS 真有效值转换器,配以高速 MPU 单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围: 0 -5A ,频率范围: 10Hz-20KHz 。手动量程为: 20mA 、 200mA 、 1000mA 。测量精度为 0.5 级。具有数据存储与查询功能。
3.3 真有效值交流数字毫伏表
能够对各种复杂波形的有效值进行精确测量,电压测试范围 0.2mV ~ 600V (有效值),测试基本精度达到 ±1% ,量程分 100mV 、 1V 、 10V 、 100V 、 600V 五档,直键开关切换,三位半数字显示,每档均有超量程告警指示,并带有通信功能。频率测试范围 10Hz ~ 1MHz ,输入阻抗 1MΩ ,输入电容 ≤30pF 。
3.4 智能交流功率及功率因数表(多功能) 2 只
由 24 位专用 DSP 、 16 位高精度 AD 转换器和高速 MPU 单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用 RTOS 设计思路,同时配有 PC 监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为 1.0 级,功率因数测量范围 0.3-1.0 ,电压电流量程为 450V 和 5A ,能自动判别负载性质(感性显示 “L” ,容性显示 “C” ,纯电阻不显示),并可存储测量数据,供随时查阅。
3.5 智能直流电压表、毫安表(两只表)
直流电压表一只,测量范围 0 ~ 300V ,精度 0.5 级;直流毫安表一只,测量范围 0 ~ 500mA ,精度 0.5 级,输入量程自动切换,具有超值报警、指示及切断总电源等功能。具有数据存储与查询功能。
3.6 实验管理器:
具有设定实验时间、定时报警、切断电源等功能;还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
(二)  实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板 , 结构坚固,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个轮子和四个固定调节机构,便于 移动和固定,有利于实验室的布局。
(三)实验箱
1 、电路基础实验(一)
完成电表改装实验(配带镜面指针式精密毫安表一只),伏安特性实验,最大功率传输条件测定实验,电压源与电流源的等效变换实验及相关器件。
2 、电路基础实验(二)
完成叠加原理、基尔霍夫定律(判断性实验)、戴维宁定理、诺顿定理及双口网络、互易定理实验。
3 、电路基础实验(三)
完成受控源、回转器、负阻抗变换器实验,图形采用标准网络符号。
4 、电路基础实验(四)
完成一阶、二阶动态电路,电路状态轨迹的观测实验。
5 、电路基础实验(五)
完成 R 、 L 、 C 串联谐振(电感用空心), R 、 C 串、并联选频网络, R 、 C 双 T 网络实验。
6 、交流电路实验(一)
完成正弦稳态交流电路相量的研究(日光灯功率因数提高实验),黑匝子实验( R 、 L 、 C 元件特性及参数测定)
7 、交流电路实验(二)
完成三相电路(每相三只灯泡并联)实验。
8 、交流电路实验(二)
完成三相电路(每相两只灯泡串、并联)实验。
9 、磁路与变压器应用实验
提供磁滞回线变压器、双绕组变压器及相关器件。
10 、元件箱
提供实验所需的电阻、电容、电感、电位器、十进制可调电阻等实验器件。
11 、三相电容箱
提供三相高压电容,每相容值为 1uF/500V 、 2.2uF/500V 、 4.7uF/500V 。
12 、继电接触控制(一)
提供交流接触器、热继电器及模拟灯泡各一只,带灯按钮三只(黄、绿、红各一只)。
13 、继电接触控制(二)
提供交流接触器两只、时间继电器(通电延时)一个,以及能耗制动电源变压器、整流二极管、电阻等。
14 、三相鼠笼电机( △380V ) 2 台 电机的三个绕组均已引出,接线方便。
实验连接线:根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,不能混插,大大提高了实验的安全及合理性。
五、装置的安全防护
1 、三相四线制 ( 或三相五线制 ) 电源输入,总电源由三相钥匙开关控制。
2 、控制屏电源由接触器通过起、停按钮进行控制。
3 、三相交流电源 0 ~ 450V 连续可调,单相交流电源 0 ~ 250V 连续可调,设有三相同轴联动自耦调压器( 1.5KVA )一台,可更好地满足教学实验要求。
4 、屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断总电源,确保实验进程安全。
5 、屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
6 、屏上三相调压器付边设有一套过流保护装置。调压器输出短路或所带负载太大,电流超过设定值,系统即告警并切断总电源。
7 、测量仪表精度高,采用数字化、智能化及人机对话模式,符合现代测量仪表发展方向。各种电源及各种仪表均有可靠的保护功能。
8 、实验连接线及插座采用不同的结构,使用安全、可靠、防触电。
六、实验项目
(一)电工基本实验
1 .基本电工仪表的使用与测量误差的计算
2 .减小仪表测量误差的方法
3 .仪表(电压表、电流表)量程扩展实验
4 .电路元件伏安特性的测绘
5 .电位、电压的测定及电路电位图的绘制
6 .基尔霍夫定律验证及其故障判断
7 .叠加原理验证及其故障判断
8 .电压源与电流源的等效变换
9 .戴维南定理验证
10 .诺顿定理验证
11 .最大功率传输条件测定
12 .二端口网络实验
13 .互易定理实验
14 .受控源 VCVS 、 VCCS 、 CCVS 、 CCCS 的实验研究
15 .典型电信号的观察与测量
16 . RC 一阶电路的响应测试
17 .二阶动态电路响应的研究
18 . R 、L 、C 元件阻抗特性的测定
19 . RC 串、并联选频网络特性测试
20 . R 、L 、C 串联谐振电路的研究
21 . RC 双 T 选频网络
22 .电路状态轨迹的观测
23 . R 、L 、C 元件特性及交流电参数测定—判断性实验
24 .用三表法测量交流电路等效参数
25 .正弦稳态交流电路相量的研究
26 .互感实验
27 .单相铁心变压器特性的测试
28 .磁滞回线的观察
29 .变压器同名端判断及其应用 — 设计性实验
30 .三相交流电路电压、电流的测量
31 .三相电路功率的测量
32 .单相电度表的校验
33 .功率因数及相序的测量
34 .负阻抗变换器及其应用
35 .回转器及其应用
(二)继电接触控制实验
1 .三相鼠笼式异步电动机
2 .三相异步电动机点动和自锁控制
3 .三相异步电动机的正反转控制
4 .三相异步电动机 Y-Δ 降压起动控制
5 .三相异步电动机能耗制动控制
6 .三相异步电动机起动顺序控制
7 . C620 车床的电气控制线路
七、配置清单(每台)

序 号

编 号

名 称

数 量

1

SE-01
SE-02

电源仪器控制屏、实验桌

1 套

2

SE-11

电路基础实验(一)

1 件

3

SE-12

电路基础实验(二)

1 件

4

SE-13

电路基础实验(三)

1 件

5

SE-14

电路基础实验(四)

1 件

6

SE-15

电路基础实验(五)

1 件

7

SE-16

电路基础实验(一)

1 件

8

SE-17

电路基础实验(二)

1 件

9

SE -17A

电路基础实验(三)

1 件

10

SE-18

磁路与变压器应用实验

1 件

11

SE-19

元件箱

1 件

12

SE-20

三相电容箱

1 件

13

SE-24

继电接触控制(一)

1 件

14

SE-25

继电接触控制(二)

1 件

15



三相鼠笼电动机( △380V )

2 台

16



数据采集器

1 套

17



高可靠护套结构插实验连接线及配件

1 套
